由于國外軟件進入市場較早，很多設計師最早接觸的也是一些國外軟件，因此在CAD軟件選型初期，我們比較偏向于國外設計軟件。但是，在試用過中望CAD機械版之后，我們發現它具有和國外軟件一樣強大的設計功能，且兼容性和靈活性更好，全完能夠滿足我們的使用需求。在實際工作中，中望CAD機械版有效地幫助我們提高了設計效率。以下是我們?cè)O(shè)計師從實際工作應用中總結出來的中望CAD機械版最為實用的三大功能優勢：

一.完美的格式兼容性

以前很長一段時期，由于缺乏設計軟件統一化的管理，設計師各自按照自己的喜好和習慣使用不同版本甚至是不同品牌的CAD軟件進行設計，這就導致了設計出來的圖紙因版本、格式等差異造成相互交流受阻。設計師不得不通過轉換、導出等操作來實現圖紙的閱覽和修改，既浪費大量時間又容易出錯，工作效率不高。

因此，我們急需一款兼容性能好的CAD軟件來解決這個問題。中望CAD機械版是我們接觸過兼容性最強的專業軟件，它無縫兼容最高版本的DWG、DXF文件，能夠讀取和編輯市面上幾乎所有圖形文件，且圖形信息準確無誤。如今，企業內部近70名設計師使用的都是最新的中望CAD機械版，無論是內部的圖紙交流還是與外部的交互，都沒有任務問題，設計師的工作效率也提高了一大截。

二.智能的標注體系

一張完整的設計圖紙包括圖元和標注等元素，而在我們的設計中，標注工作就占整體設計工作的四分之一，并且一副圖紙中往往需要進行線性、倒角、直徑、角度等多達上十種不同種類的標注，單單是“命令”的切換就需要花費相當一部分時間。此外，后續標注位置的排布、標注樣式的修正等等操作，也需要投入大量時間?？梢哉f(shuō)，這些基本的操作占據了我們大部分寶貴的時間，影響到設計效率和品質的提升。

全新的中望CAD機械版就很好地解決了這部分問題，其智能標注系統可以大幅度簡化標注工作，如尺寸標注、符號標注、序號標注等支持雙擊編輯，其他對象也可通過超級編輯點擊編輯。更簡便的是，尺寸標注還可以查詢公差配合參數，增強標注能夠自動判斷生成線性或?qū)R標注，智能尺寸標注則可自動調整標注擺放的位置……直觀感受這些使平時的繪圖效率提高了5到8倍。在快捷命令上，設計師只需要記住一個快捷鍵D，軟件對自動根據對象的不同執行相應的標注操作，易記易用，而傳統的CAD軟件則有一大堆尺寸標注命令，一個快捷鍵對應一個命令。

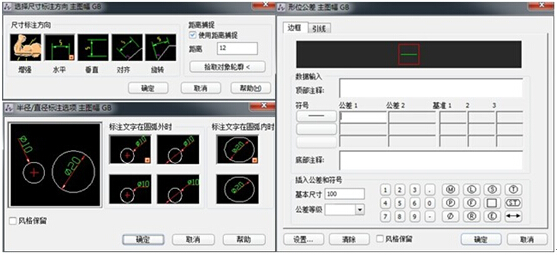

圖/中望CAD機械版智能的標注功能

三.便捷的標準設置同步工具

前面說到，重慶西源對設計軟件進行了統一，最主要的目的是規范設計崗位，統一企業標準，以及降低設計出錯率。而真正實現統一就要求每一位設計師的設計環境必須“一致”，例如圖層、線型、比例、字體樣式、標注樣式、打印樣式等等。在傳統的CAD軟件中，這些設計環境需要一點一點的手動設置，并且每臺電腦都需要進行相同的設置操作。這種方式帶來的最大弊端是：設計師需要進行大量重復的設定工作，且在手動定制過程中容易出現差錯。

而在中望CAD機械版，設計標準樣式更新及打包功能可以輕松實現設計環境統一配置。設計師只需在一臺電腦上按照公司標準配置一整套的設計環境，然后通過該功能對這些“配置內容”進行打包，再分發給其他有需要的設計師使用，后者只需點擊點擊一下就能完成整套的環境配置工作，十分便捷，且準確無誤。

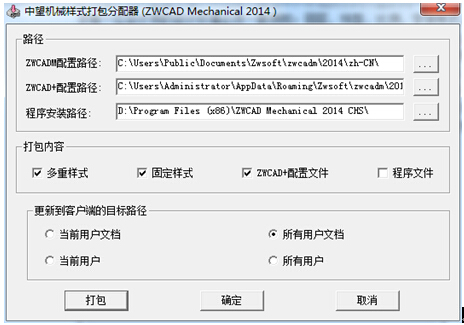

圖/中望CAD機械版標準同步工具

以上就是設計師在實際設計工作中最贊的幾個功能，對提高設計效率起到很大的幫助作用。除此之外，中望CAD機械版還有很多實用、高效的功能，如多圖幅、多標準、輔助工具、零件庫，可以顯著簡化和加快機械設計流程。目前，重慶西源還與中望軟件進一步溝通推進將設計師應用較多的數學公式進行二次開發合作，實現更快速實現凸輪軸外包絡線、凸輪軸運動軌跡繪制。

企業檔案：

重慶西源凸輪軸有限公司，中國乘用車市場的專業凸輪軸生產廠家之一，在行業處于領先地位；凸軸輪及配套產品廣泛用于國內外知名汽車企業汽車發動機中，備受國內國外客戶認可。
