博邁科海洋工程股份有限公司（以下簡稱“博邁科”）成立于1996年，是一家專注于國際市場的專業模塊EPC服務公司，致力于以海洋油氣工程、液化天然氣工廠和礦業為主的各類模塊的設計和集成建造，超過90%的業務來自國際客戶。


 圖/博邁科

軟件體驗感受：專業功能幫助快速完成繪圖設計

準時交付是博邁科贏得客戶認可和信任的重要競爭優勢。因此，在工程項目的設計過程中，博邁科注重對先進CAD軟件技術的應用，希望通過專業的CAD軟件來提高項目的整體設計效率。而考慮到公司承接的設計項目具有多專業性的特點，單一的CAD軟件無法滿足到不同專業的設計需求，博邁科最終選擇與中望軟件合作，采用中望CAD工程建設行業整體解決方案（包括中望CAD平臺軟件，以及建筑、給排水、暖通、電氣等模塊）。實踐證明，中望CAD整體解決方案對提高工程師的二維繪圖設計及計算效率具有明顯作用。

電氣部門工程師介紹說，電氣設計工作在博邁科的工程項目設計中占有很大的比重，專業性非常強，各類數據的計算都要非常準確，必須符合國家及行業的相關標準。工程師往往需要花費大量的時間和精力。“而中望CAD的電氣模塊能很好地滿足著一需求：軟件集設計繪圖與計算于一體，我們可以根據具體項目類型的不同在‘工業’和‘民用’兩個專業之間自由切換、調用相應的設計功能，快速完成各種設備和線路的繪制，照度、負荷、年累計數等數據也都可以便捷計算出來?！?/p>

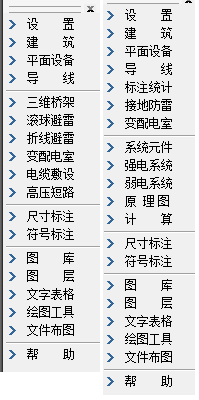

  圖/中望CAD電氣軟件的工業模塊與民用模塊

深層次合作：功能定制開發簡化操作步驟

目前，中望CAD工程建設行業整體解決方案已經在博邁科各部門中廣泛使用，幫助工程師提高了設計效率。除此之外，針對博邁科在電氣設計項目中需要大量處理圖紙內容和出圖標準，耗時多效率低這一現實問題，中望軟件還提供了個性化功能定制開發服務。經過雙方的密切溝通與配合，成功開發出了“博邁科布燈輔助設計系統”。

這套設計系統具有針對性強、實用性高等特點，其中包括了很多輔助博邁科工程師進行設計和處理的功能，例如：

1. 設置：布燈前對位號、電纜號、版本號等的設置。

2. 布燈：燈具布置。

3. 位號生成：生成設備對應的位號。

4. 單線圖：根據布置圖生成單線圖。

5. 統計：包含電纜統計、設備統計。

6. 修改：添加云線、刪除云線、解除設備關聯等。

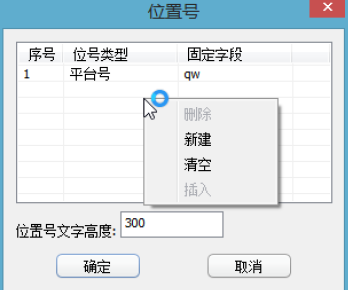

 圖/位置號設置對話框

在此之前，博邁科工程師在繪制布置圖的過程中，燈具的燈具號、電纜的回路等內容都需要單獨進行調整，單線圖也需要手動繪制，工作量大，耗時多。而中望軟件定制開發的這套系統，可以高效解決這些設計問題：燈具、線路等布置均有專屬的對話框來輔助進行圖形的繪制，且繪制好的布置圖能夠自動生成單線圖。工程師反饋說：“在中望CAD定制的設計系統中，繪制、修改、生成等操作變得簡單智能，生成的單線圖也更為準確，設計效率提高了很多?！?/p>

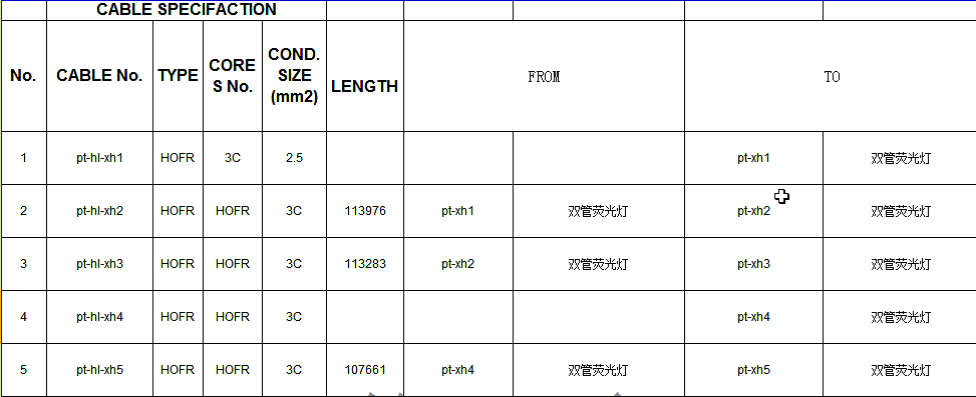

  圖/軟件生成的電纜統計表

總結：面對日益復雜與更高專業性的設計需求，博邁科對CAD軟件的應用也更加深入，同時也伴隨著對CAD軟件功能更多個性化的訴求。中望軟件依托強大的開發技術實力給予了積極的響應，并最終通過二次開發幫助解決了工程師在圖紙?jiān)O(shè)計和處理過程中碰到的問題，提高了繪圖效率和質量。以用戶需求為中心提供行之有效的CAD整體解決方案是中望軟件與博邁科長期合作的堅實基礎。
