尺寸標注是機械制造與建筑設計中工作量繁重的項目之一。通常情況下一張圖紙所用到的標注方式不少3種，傳統的繪圖方式需要鼠標不斷點選樣式進行切換，耗費了大量操作時間，效率低下。而使用中望CAD機械版的智能標注功能就可完成90%的標注，大大節省用鼠標切換標注樣式的時間。
一.快速調用

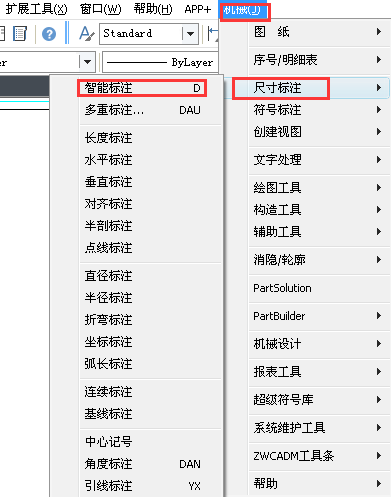

在中望CAD機械版中，設計師只需在命令行輸入一個字母“D”即可喚起這一命令。也可通過圖標快速啟用：打開軟件菜單欄的最后一項機械——尺寸標注——智能標注，如下圖所示：
圖/中望CAD機械版快速調用智能標注命令
然后標注目標對象，尺寸預覽會跟著鼠標拖動的方向變化，點擊鼠標確定即可，十分便捷高效。
二.一鍵切換

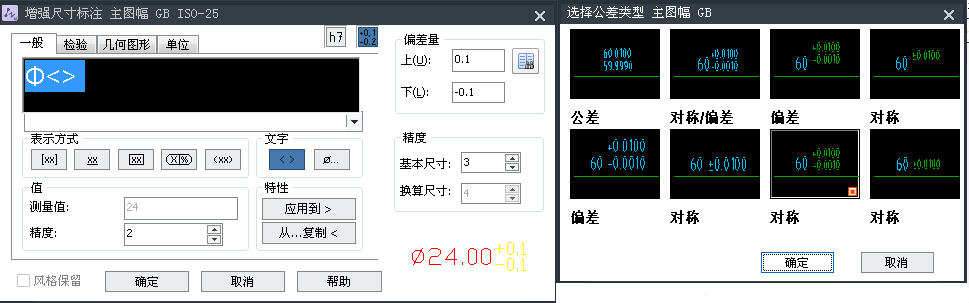

中望CAD機械版還可以通過一鍵切換，實現由某一種標注方式到另外一種標注的轉變，操作十分靈活。如果標注不僅限于尺寸，還要顯示符號或公差值等，設計師敲擊“空格鍵”就能啟動“增強尺寸標注”命令，然后點擊界面中的右下角圖片，即可進入到公差類型界面，直觀地選擇公差類型。
圖/中望CAD機械版增強尺寸標注界面

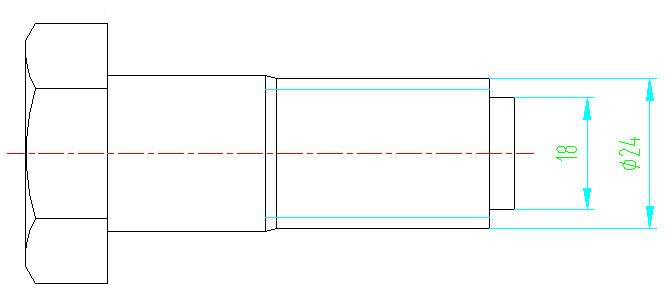

對于標注時經常遇到的尺寸重合難題，中望CAD機械版的尺寸重疊功能非常管用，它會自動識別標注重疊區，從而彈出請求處理的方式提醒。無論是替換、分裂還是移開，只需要輕輕一點，都可直接完成標注。
圖/中望CAD機械版有效解決尺寸重合問題
需要指出的是，后期修改數量較多的標注內容也十分方便，具體如下：

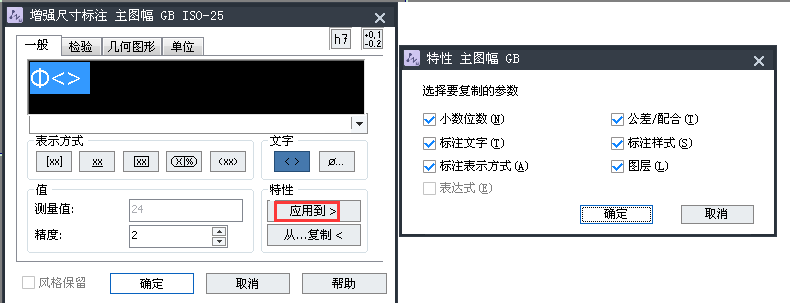

在中望CAD機械版中選擇已經修改好的標注，雙擊進入增強尺寸標注界面，選擇特性——應用到功能，再選擇要統一修改的各個標注，就可顯示出需要復制的參數信息。確定之后，所有需要修改的標隨即顯示為正確的樣式。
圖/中望CAD機械版快速修改標注內容
