傳統的CAD機械設計及其相關行業，設計師往往會花費大量時間在很多常用的產品或零件的重復性繪制及數據資料核對確認上面，造成效率低下。中望CAD機械版2015針對這一重復性勞動問題專門開發提供了人性化的系列化零件設計系統，包括56個大類近300000個零件，實現了常用的機械標準件直接調用、快速修改。設計師只需輕松一點，即可調用符合國家標準的零件，并且這些零件信息可參數化編輯，具有零件大小尺寸聯動功能，幫助設計師提高繪圖效率。

以下通過調用螺栓為例，詳細說明通過中望CAD機械版圖庫快速繪制零件的方法：

Step1-選擇零件

如下圖所示，在零件庫結構樹中依次點擊螺栓\ 六角頭螺栓\ 六角頭螺栓B級GB/T5782-2000，確定所需的零件。

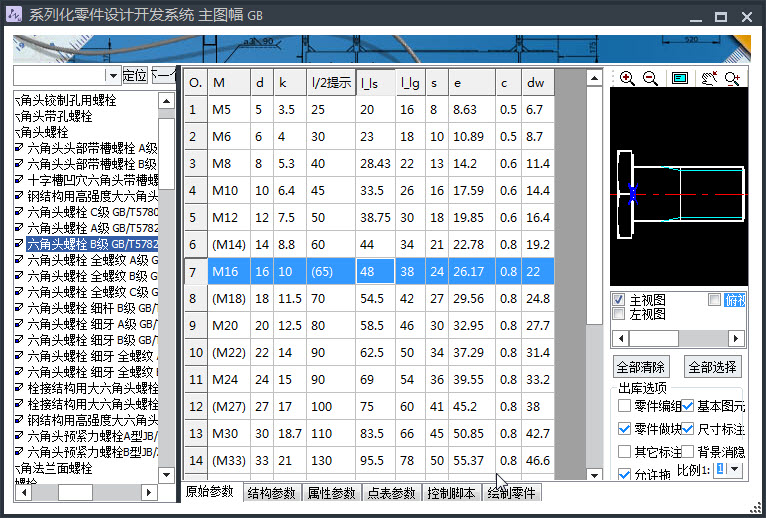

圖1/在中望CAD機械版圖庫中直接選擇所需零件

選擇第7 條數據記錄，出庫選項為“基本圖元”、“尺寸標注”、“允許拖動”、“零件做塊”。

Step2-繪制零件

點取“繪制零件”按鈕，選擇指定位置（或者輸入目標點值）然后指定角度或（參照），這里直接輸入角度0，或點取“ESC”鍵結果：在目標點繪制出所選視圖，如下圖2所示。如果零件不需要帶詳細標注信息，可在“繪制零件”之前去掉【尺寸標注】前面的勾選。效果如下圖3所示。

至此，標準化的零件就繪制完成了。

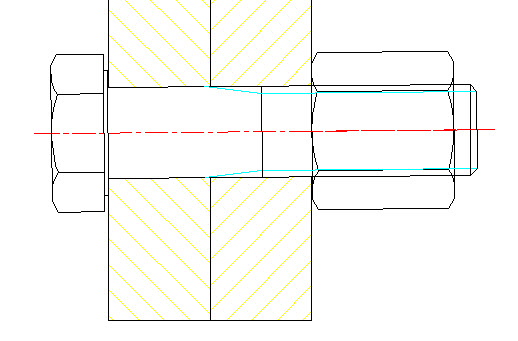

圖2/調用繪制零件

圖3/不帶標注信息的零件

設計師在后期設計中也可通過輸入命令v選擇需要編輯的實體或雙擊零件直接進行參數化編輯得到符合要求的新零件，操作十分簡單便捷，大大提高了設計效率。需要注意的是，超級編輯的零件基點保持不變。

附：中望CAD機械版零件出庫選項簡介

(1) 零件編組：零件在圖形中以“對象編組”形式整體出圖。

(2) 零件做塊：零件在圖形中以圖塊還是以單獨實體出現。

(3) 背景消隱：零件出庫后是否自動對背景消隱。

(4) 基本圖元：輸出定義實體標識為“基本圖元”的實體，如圖形輪廓線等。

(5) 尺寸標注：輸出定義實體標識為“尺寸標注”的實體。

(6) 其它標注：輸出定義實體標識為“其它標注”的實體。

(7) 允許移動：零件出庫是否可在基點以外區域繪制圖形，選中則可在任意位置繪制；否則以零件或視圖的基點作為插入點進行輸出。
