負荷計算是暖通空調專業設計中的重要內容,需要計算整個工程中的熱負荷和冷負荷,工作量巨大,如果設計師人工計算需花費很多的時間和精力。中望CAD水暖電中的負荷計算功能則可以為設計師提供快速準確、符合規范的負荷計算,提高CAD設計繪圖的質量和效率。
步驟1.標注房間信息

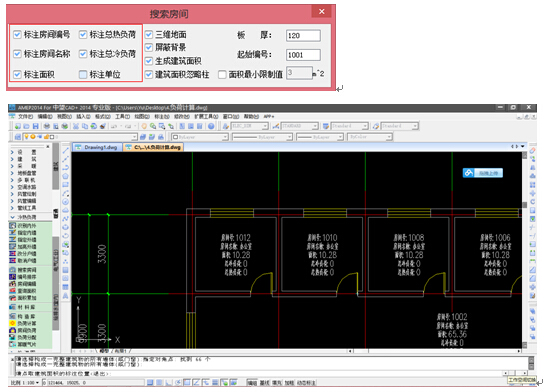

打開一張圖紙,通過【搜索房間】將房間名稱、編號、負荷等都標注好。以便于接下來的負荷計算。
步驟2.設置參數

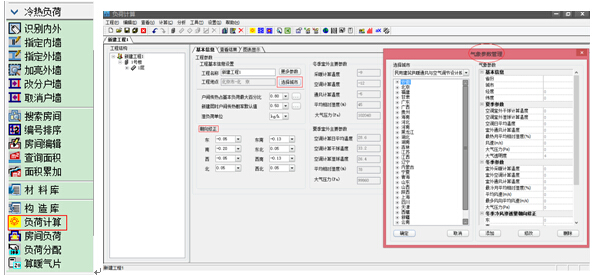

點擊冷熱負荷里的【負荷計算】,進入負荷計算的界面,可以看到工程的基本信息。
中望CAD水暖電可以根據實際情況進行氣象參數管理,以及修改工程朝向,智能化計算,使得計算結果貼合實際。
步驟3.提取房間設置

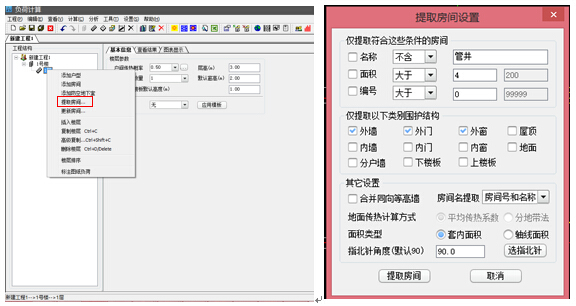

設置完成后,鼠標右鍵,點擊“提取房間”調出提取房間設置的對話框。設置完成后,提取房間選擇需要進行計算的房間。
當然,在進行負荷計算中還需要考慮到很多別的因素,如人體,外墻,門窗,食物等等,所以設計師需要手動添加所需要的內容。

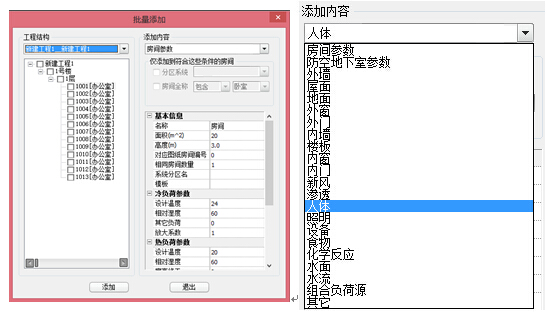

在大的工程項目中,添加房間的內容信息浪費了設計師大量時間。對此,中望CAD水暖電的批量添加功能就可以減少這類不必要的重復工作。設計師只需點擊“編輯”-“批量添加”,添加所需要的內容即可。
步驟4.負荷計算

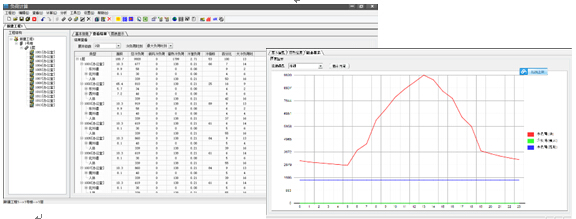

完成所有的添加之后,點擊“計算”,選擇計算模式和冷負荷的算法,選擇完成后可以預覽到計算結果,計算結果頁可以通過圖表的形式顯示。
步驟5.標注圖紙
點擊“工具”-“標注房間負荷”,軟件就會自動將計算結果標注到圖紙中,如下圖。
步驟6.出計算書

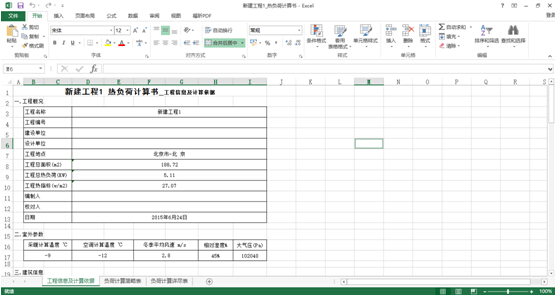

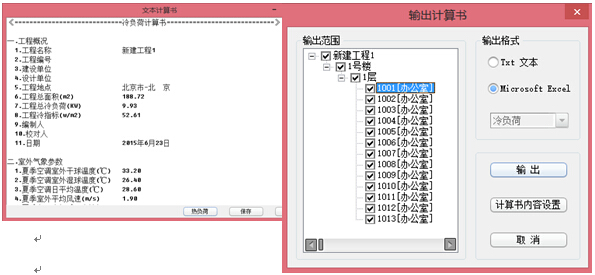

通過“計算”中的“快速查看結果”或者“出計算書”,可以將計算輸出到excel格式。
小結:中望CAD水暖電中的負荷計算功能智能易操作,且計算結果精確,符合行業的規范要求,能夠大幅度簡化暖通空調設計師在進行負荷計算時的操作步驟,提高CAD繪圖設計效率。
