機械設計要求精細，一張圖紙中經常有很多復雜的零件圖，并且隨時面臨修改。通常設計師在修改或者標注時，需要不斷的綻放圖紙來達到目的，必要的時候需要手動繪制出想要表達的部分精細位置，相當費時費力。
為了能節省設計師的設計時間，提高設計效率，中望CAD2018機械版中的局部詳圖功能可以一鍵表達出要顯示的部分零件內容，無須放大縮小就可一目了然。最重要的是局部詳圖功能還能隨著更改部位重生成該位置的更改后顯示，無須重畫。該功能的使用非常便捷，具體方法如下。

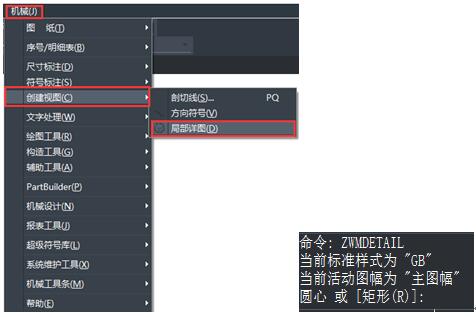

首先，打開菜單欄中的“機械”選項——創建視圖——局部詳圖。即可啟動該命令。也可以直接通過快捷命令：ZWMDETAIL，選擇好要顯示的樣式，比如圓或矩形。

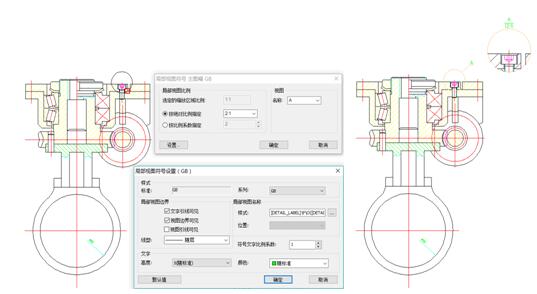

然后選擇要局部放大的內容中一點作為圓心，在彈出的局部視圖符號對話框中，可以設置放大比例與顯示名稱。在點選“設置”后彈出對話框中可以對視圖符號進行設置，包括邊界、線形、文字乃至顏色。確定之后即可顯示要局部顯示的零件信息。

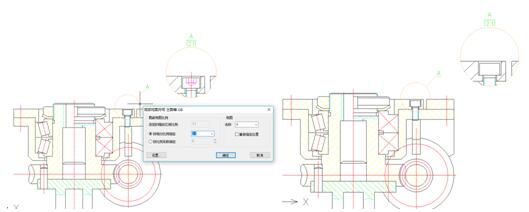

復雜的零件圖紙難免修修改改，對于局部放大的部分，設計師可以直接在原圖上修改，然后雙擊局部放大的框選部分，又將彈出“局部視圖符號”對話框，選擇確定后即局部放大部分直接與修改后同步，無須再次修改。
中望CAD2018機械版的局部詳圖功能不僅讓密集復雜圖紙部分輕松表達，使設計圖紙更清晰更整潔，節省了多方的工作時間，提高工作效率。
更多智能化設計繪圖功能，免費下載中望CAD機械版2018體驗：http://berrysteel.cn/product/mech.html
