CAD的工具選項板有著類似于Windows資源管理器的界面,可管理圖塊、外部參照光柵圖像以及來自其他源文件或應用程序的內容,將位于本地計算機、局域網或因特網上的圖塊、圖層、外部參照和用戶自定義的圖形內容復制并粘貼到當前圖區中。

中望CAD2018中,工具選項板的易用性得到大幅度提升,支持工具按鈕的復制、剪切、粘貼、刪除、鼠標拖曳等功能。用戶可以通過菜單欄“工具”-“工具選項板窗口”或者直接輸入快捷命令ctrl+3打開工具選板。

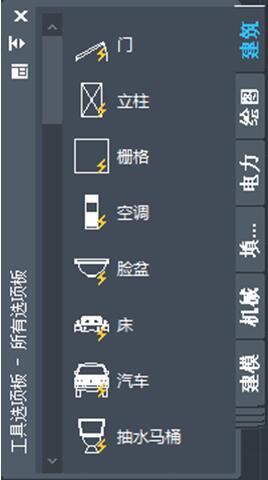

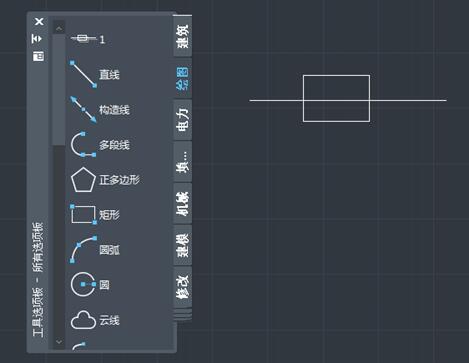

如上圖所示,中望CAD的工具選項板提供了很多圖塊,用戶根據實際繪圖需要進行選擇。而更具實用價值的是,用戶利用工具選項板可以將自己經常使用的一些圖塊或者命令快速做成自己的專用的選項卡。具體操作如下:

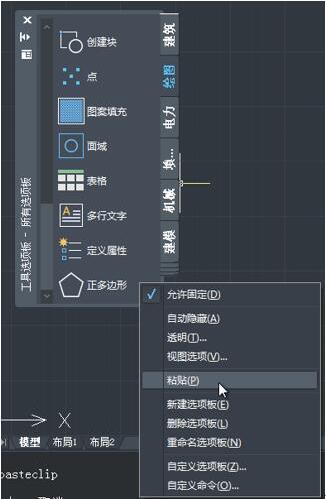

首先進入到工具選項板界面中,選擇需要進行編輯的工具,然后點擊鼠標右鍵,就可以對工具進行剪切,復制,刪除,重命名等操作。例如選擇所需要的命令或者圖塊,點擊復制,然后直接粘貼到自己自定義的選項卡中即可。


另一方面,用戶還可以直接將當前圖紙中的圖塊添加到工具選項板中,操作也非常簡單:選擇圖紙中所要添加到工具選項板中的圖塊,然后按住鼠標左鍵,一直拖到工具選項板中再釋放鼠標,圖塊就添加進工具選項板了。


小結:中望CAD2018進一步提升了工具選項板的易用性,為用戶提供一個更加便捷的繪圖環境。用戶可根據實際工作需要,把最常用的對象全部放置在自定義工具選項板里面,在設計過程中隨時調取使用,從而可極大提高工作效率。
