尺寸標注是機械設計中工作量繁重的項目之一。準確的標注能讓圖紙更形象,更直觀,同時也直接關系著整張圖紙的價值。一張普通的圖紙標注需要用到的標注方式至少要3種以上,而設計師可能會用到的命令更是多種多樣。

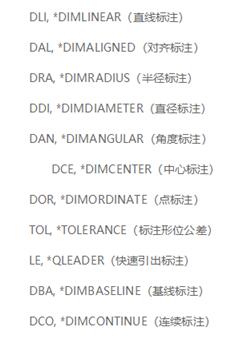

圖/常用的標注類型命令
在實際工作中,設計師因此需來回切換標注命令,無論鼠標點選還是輸入快捷鍵,都不可避免地會花費很多時間。中望CAD機械版2018具備的智能標注功能,能夠讓標注工作“能感知、會思考、易操作”,幫助設計師大大縮短標注時間,提高工作效率。
圖/智能標注功能
更重要的是,設計師只需依次點擊軟件菜單欄中【機械】—【尺寸標注】—【智能標注】,或者直接輸入快捷命令:【D】,即可啟動該命令,十分便捷。

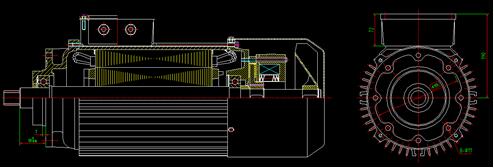

圖/帶標注的總設計圖

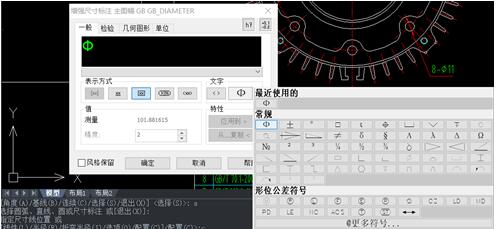

圖/標注直徑符號
命令啟動后,軟件提供有角度、基線、連續標注樣式,設計師也可通過【選擇】直接點選對象進行標注。選擇標注目標對象后,尺寸預覽會跟著鼠標拖動的方向變化。中望CAD機械版的智能標注操作非常方便,設計師只需選擇所要實現的標注樣式,再用鼠標點擊確定即可,充分展現了所見即所得的概念。中望CAD機械版的智能標注功能可滿足90%的標注形式,讓標注更方便更高效。

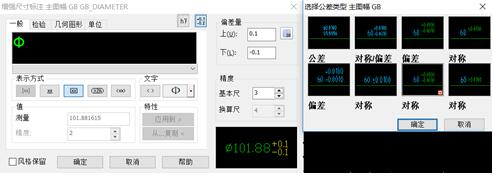

圖/標注的公差類型
另一方面,標注不只要體現尺寸,很多時候還需要顯示符號或公差值等,承擔更多的功能。借助中望CAD機械版的增強尺寸標注窗口,設計師可快速完成包括表示方式、文字顯示、進度控制等在內的標注工作。

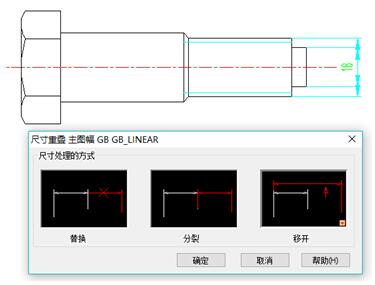

圖/標注自動重合處理方式

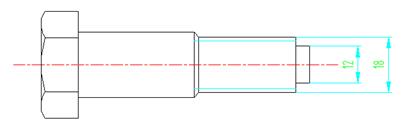

圖/標注自動重合移動的結果
此外,設計師在標注的時候,經常會遇到尺寸重合的情況。中望CAD機械版2018提供的尺寸重疊處理辦法就能夠很好地解決這一難題。它會自動識別標注重疊區,從而彈出請求處理的方式提醒。無論是替換、分裂還是移開,設計師只需進行點擊操作,就可直接完成標注。
小結:中望CAD機械版2018的智能標注功能,滿足了絕大多數的標注需求,讓設計師輕松完成標注任務,并減少手工逐一修改的誤差,有利于提高設計效率和設計質量。
