CAD怎么選擇性的擦掉一段線
在CAD的日常使用中,可能需要擦除一段線段的一部分,那么CAD怎么選擇性的擦掉一段線呢?下面教大家一種方法。

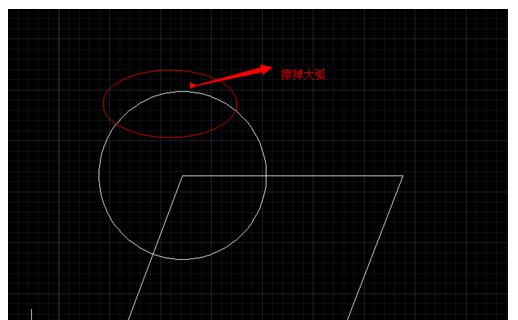

步驟一:以下圖為例,要在一個多邊形的一角畫上一個弧,需要擦掉圓的外弧。因為這個圓是一個整體,用刪除工具時總是會把整個圓選定,就會把整個圓刪掉。
步驟二:要選擇性的刪掉一部分弧就可以用“修改”工具,在cad經典界面的右側工具欄里。

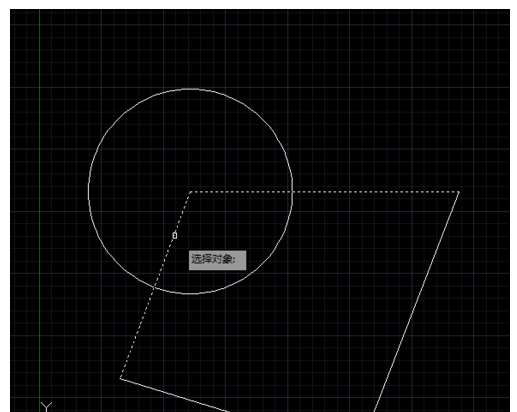

步驟三:點擊“修改”后光標變成小方塊,這時候要選擇與所擦弧有交點的兩條線。

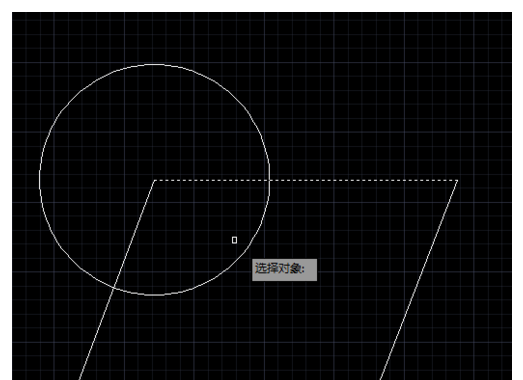

步驟四:如圖是多邊形與圓相交的兩條邊,也就是說選中這兩條邊后,所要擦得弧已經被限定了,就在這兩條線之間。

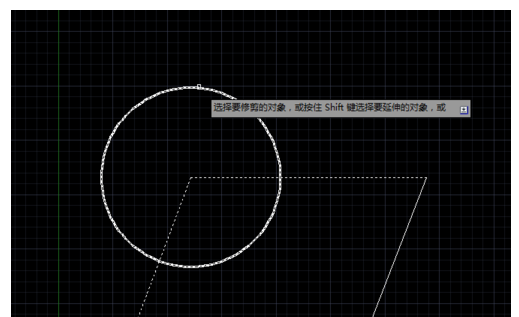

步驟五:選中兩條先后,按回車確認,說明要選的限定線已經選完。

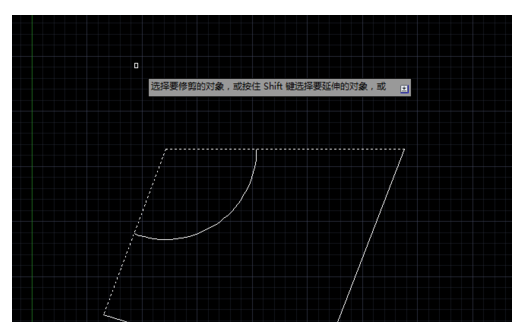

步驟六:然后將方塊狀的光標放在要擦掉的大弧上,點擊左鍵即可。

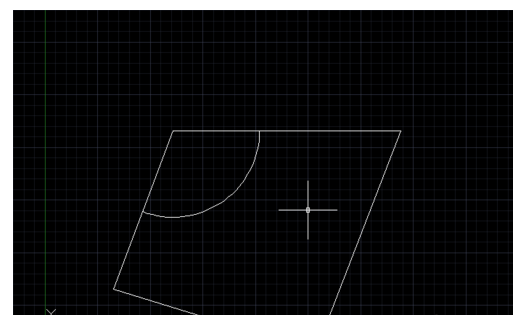

步驟七:最后點擊回車,操作完成。
