不少CAD軟件使用者使用CAD的時候會畫出一個面,然后使用拉伸命令拉伸出來一個實體,但是有時候卻發現截面已經畫好了,也是封閉的,但是就是拉伸不出一個實體,只能拉出一個面。那我們以該怎么辦呢?其實,這種情況更改一下視覺樣式就可以看到實體,而不是操作或者其他的問題。不過操作中也是要注意,拉伸之前必須面域.,面域的意思是,該圖形首位閉合,而且不能有多余的線,有幾條線組成的圖形尤其要注意這一點。
我們畫一個五角星為例。選擇“拉伸”或者命令符“ext”,框選畫出的圖形,指定高度,如圖所示。

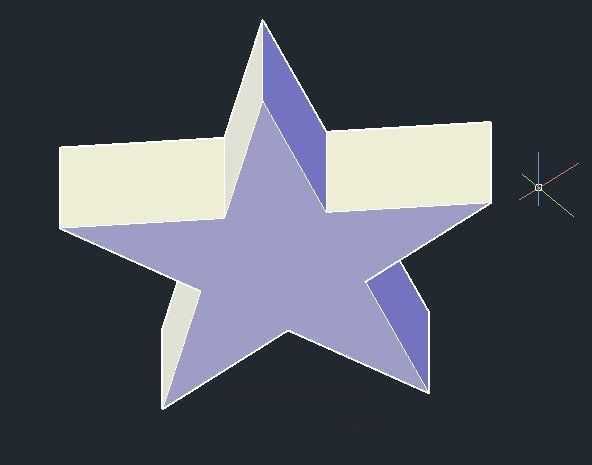

然后使用命令符,輸入“reg”,框選所有的線條,回車,然后更改“視覺樣式”為概念或者真實就可以看到視圖中的圖像發生了變化,拉伸效果就出來了。
