 大家在使用CAD軟件的時候使用的經常是多線段，以保證繪圖的準確性和方便性，但是制圖完成之后，為了編輯和調整位置的方便，往往要將幾條多線段視為一個整體編輯，這是，合并多線段就很有必要啦。那么在CAD軟件之中，如何合并多線段呢？

 下面小編跟大家介紹一個很好用的命令，多線段編輯：pedit。

 小編首先在圖上做出了一個圓弧和直線的聚合體a作為范例。

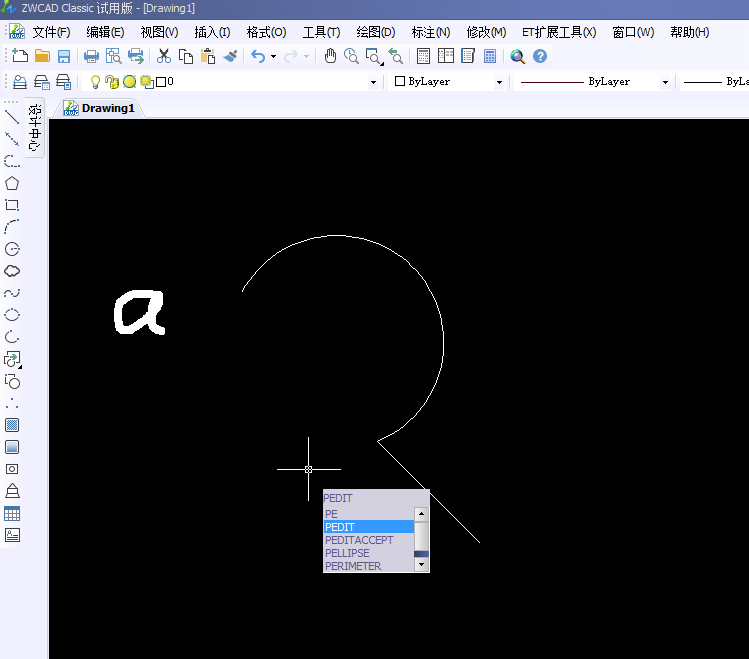

 第一步：輸入pe，選擇命令: PEDIT

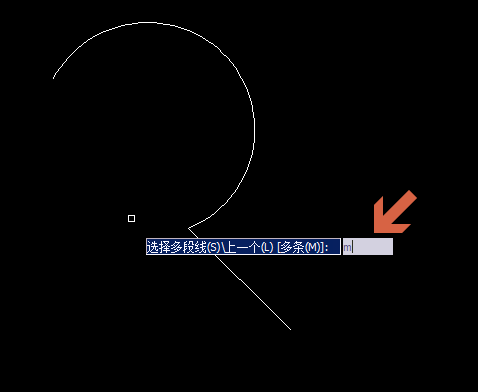

 第二步：輸入M,選擇多段線(S)\上一個(L) [多條(M)]: m

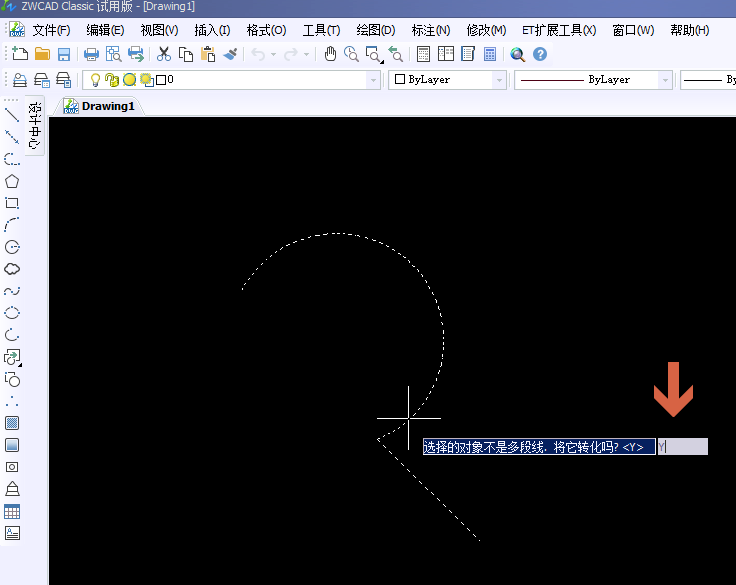

 第三步：輸入Y,選擇的對象不是多段線.  將它轉化嗎?Y

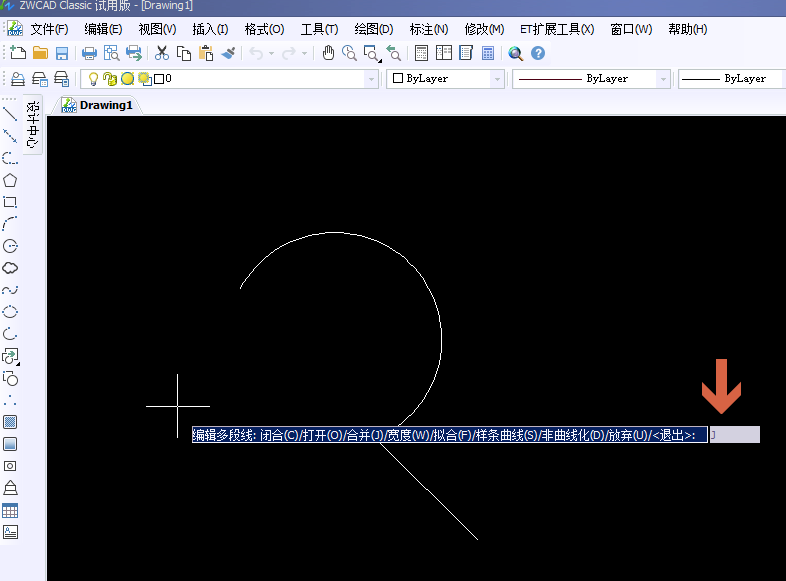

 第四步：輸入J,編輯多段線: 閉合(C)/打開(O)/合并(J)/寬度(W)/擬合(F)/樣條曲線(S)/非曲線化(D)/放棄(U)/<退出>: J

 這時候會彈出：輸入模糊距離或 [合并類型(J)]<0>，回車確定即可。就這樣，多線段就被合并了。

 但是非常重要的一點是：多段線每兩段線之間保證只有一個交點，且交點處沒有多余的線露出來，保證正好相交。不然不能完成操作。
