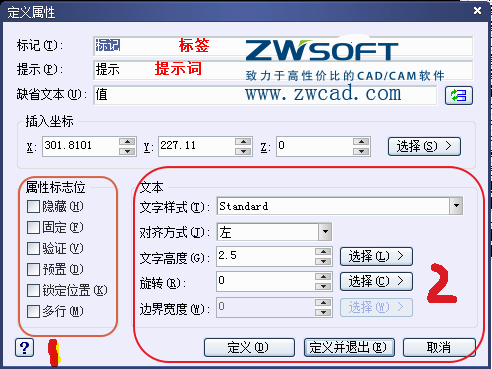

CAD的“塊”功能是非常好用的一個功能，利用塊功能，插入圖塊可以節省重復制圖的時間，同時，也可以插入外部圖塊，利用別人已經繪制好的圖塊，不用自己繪制。“塊”可以定義屬性，我們輸入快捷命令符“att”即可。然后我們可以看到彈出一個面板，最上面的是標記、提示、缺省文本，這些標簽的含義是什么呢？它們怎么用，下面小編帶大家了解一下。
首先是標記，標記類似于標題和標簽，表示這個屬性是用來干什么的。比如這個塊屬性主要是讓文字字體高度更高，方便自己的查看。那么，可以在標記上面填寫，定義高度。其他情況類似處理。
第二是，提示，提示類似于提示板，插入塊時出現在命令行的屬性值輸入的提示。比如你想每次插入塊的時候調整高度，你就可以在里面輸入，請輸入高度。
第三是缺省文本，有些CAD軟件的名字是默認。這個可以用來設置默認值。
那這三個可不可以不填呢？其實是可以的，點擊1區域的預設即可讓系統默認設置。但是為了方便使用，一般最好自己填好。
