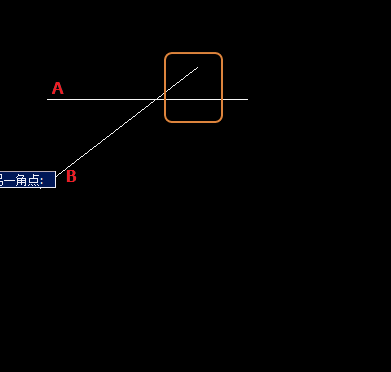

CAD作圖過程中,會經常繪制線段與圖形。經過一系列的草圖中,就到了完善的時候了。這時,我們就會發現,很多線段相交后多出來了一些線頭。如下圖的A、B線段,相交后有多出來的線段。下面讓我們來修剪掉它。

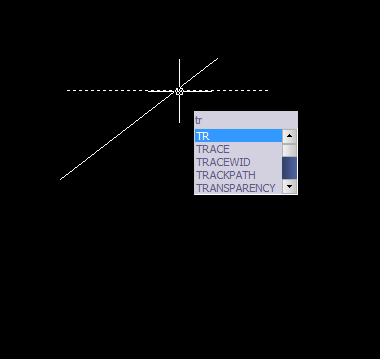

我們先輸入修剪命令符“TR”,然后選擇線段。

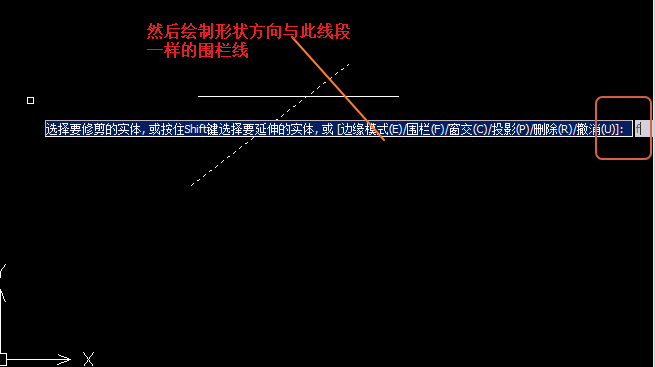

然后使用圍欄工具進行欄選。選擇兩條線的突出部分。

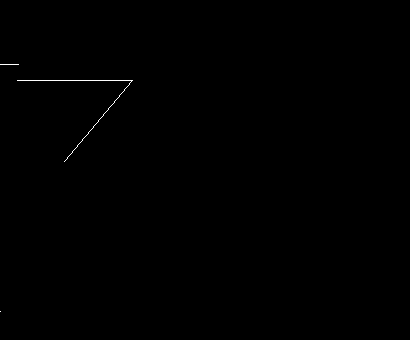

然后確定,這樣兩條線段相交后多余的線就被修剪掉了。
修剪還可以用“窗交命令”,選擇和平常界面上的窗交是一樣的,右下角向左上角拉選,這樣也可以做到快速修剪的效果。同時要注意的是,很多人剛開始修剪的時候發現只修剪了線段的一條。這個是因為在修剪選擇的時候沒有框選兩條直線,所以修剪命令只針對了一條,修剪后只修剪了一條線段的突出部分。我們可以在修剪前對兩條線段都進行選擇解決這個問題。
