CAD制圖中,為了方便制圖和觀察圖形,經常需要轉換坐標系(UCS)原點,但是經過多次轉換之后,發現之前設置過的坐標系又要用到啦,又或者過多的坐標系混亂不堪,在轉換的時候非常麻煩,這時候可以使用UCS管理命令“UCSMAN”來解決。

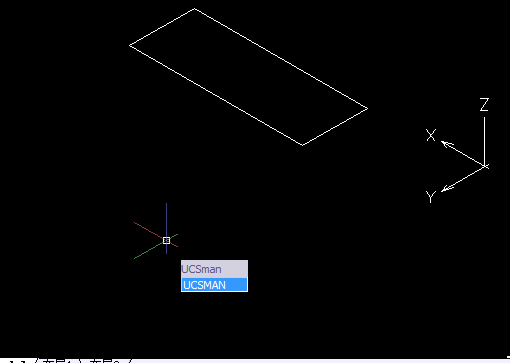

我們?cè)诿钚兄休斎?span>“UCSMAN”點擊確認。

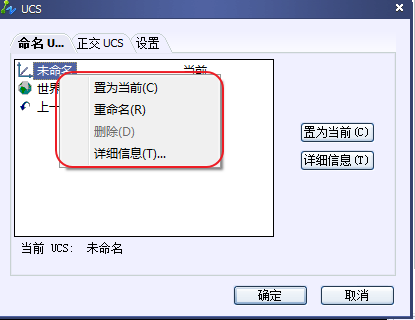

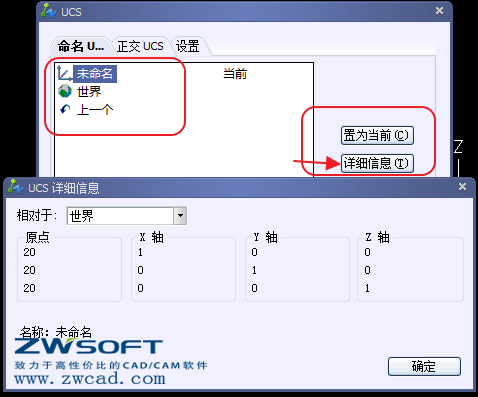

在彈出的的管理窗口就可以對之前坐標系進行管理,點擊詳細信息就可以看到坐標系的詳細信息,就是三維原點的坐標。我們可以選擇“置為當前”,選擇坐標系原點,也可以對坐標系進行,右鍵,刪除,等操作隊坐標系進行管理。
我們也可以在坐標系管理里面對正交UCS坐標系進行管理,使正交符合所需要。
