CAD做圖中,四分之一圓的繪制是很常見的。那么四分之一圓的弧線怎樣繪制呢?
我們可以利用CAD弧線繪制工具來搞定它。

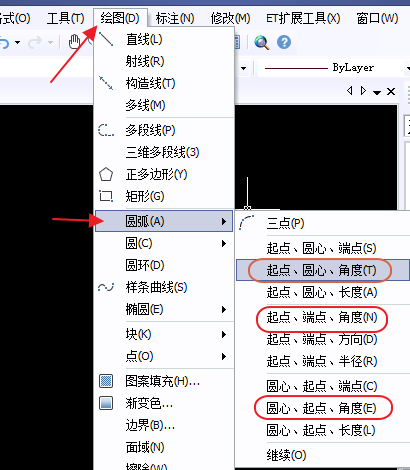

我們打開頂端的標簽欄,選擇“繪圖”->”圓弧”。圓弧命令有三個關于可以繪制角度的命令。”起點、圓心、角度”、“起點、端點、角度”、“圓心、起點、角度”,我們都可以利用這三個命令來繪制四分之一圓。

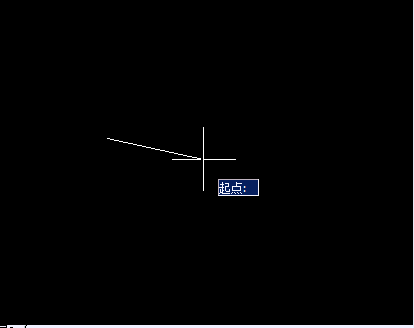

我們以“圓心、起點、角度”為例。我們按照提示選擇圓心和起點。

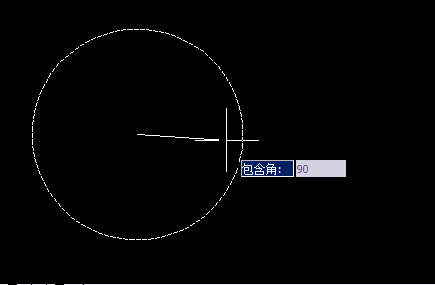

輸入90,表示選擇90度的意思。確定。

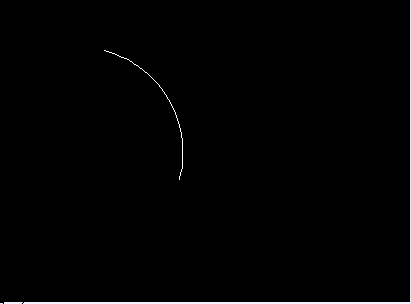

就這樣,四分之一圓就畫出來啦。
