平移網格是沿指定的方向矢量拉伸對象而創建的網格,其中平移對象可以是直線、圓弧、圓、橢圓、橢圓弧、二維線段三維線段等單個對象,方向矢量確定拉伸的方向及距離。
我們以拉伸一個圓柱形為例子向大家更好的介紹平移網格。
為了方便作圖,我們先在“視圖”->“三維視圖”->“等軸東南測”打開三維視圖。然后打開對象捕捉。

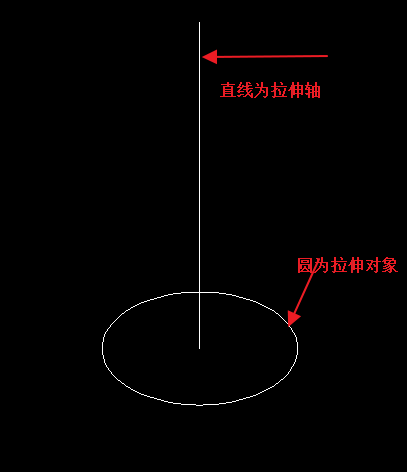

之后我們畫一個圓,然后在圓的圓心拉一條垂直于圓的直線。

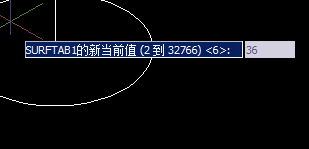

為了使網格更密,更反映拉伸的效果,我們調整網格密度,輸入命令“surftab1”和“surftab2”。
將網格密度調整為36,也可以調整其他更大的數。

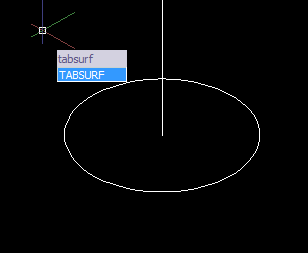

然后輸入拉伸命令“tabsurf”。
以圓為拉伸對象,直線為拉伸的方向矢量,拉伸對象。

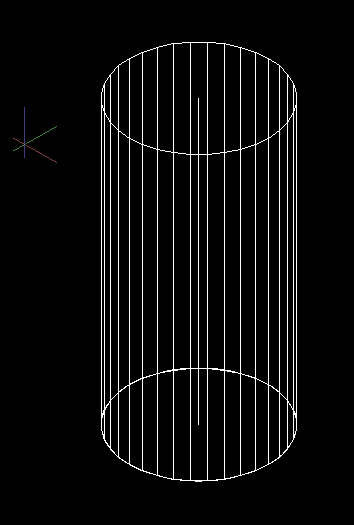

然后一個圓柱形就出來了。
平移網格是為了和旋轉網格區分,平移網格是拉伸出來的,旋轉網格是旋轉線或面得出來的。
