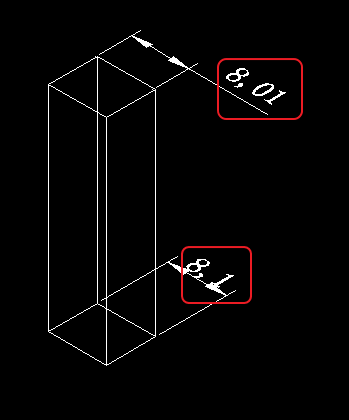

完成工程圖之后,為了實際操作,后期要加上大量的標注,實際的尺寸也是以標注為準,但是過多的標注不進行對齊排版的話會顯得很凌亂,不容易察看。所以我們要利用標注文字編輯工具進行編輯對齊。如下圖的兩個標注,上邊的標注跑到右邊去了,我們要讓他們對齊。

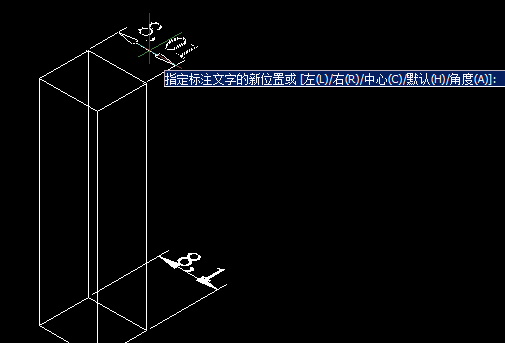

我們輸入命令符“DIMTEDIT”,選擇標注,這時,我們可以直接移動標注文字,或者我們選擇輸入“L”“R”“C”等命令,將標注文字移動到最左最右或者中間去。

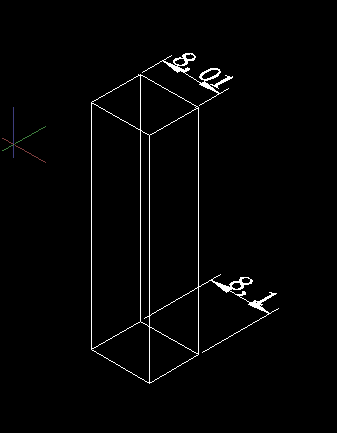

另外一種方法,我們也可以在“標注”菜單的下拉菜單中,找到“對齊文字”,這個和上面的命令是一樣的操作。
如果某個標注的位置很小,我們想做相應的微調,我們也可以去屬性面板去調整,在CAD軟件的右邊屬性欄,或者“ctrl+1”彈出屬性面板,在“文字”,“文字偏移”那里進行修改對齊。
