延伸(命令“EXTEND”)直線建立封閉對象是經常使用到的命令,但是,時不時會遇到無法延伸直線的情況,這又怎樣解決呢?

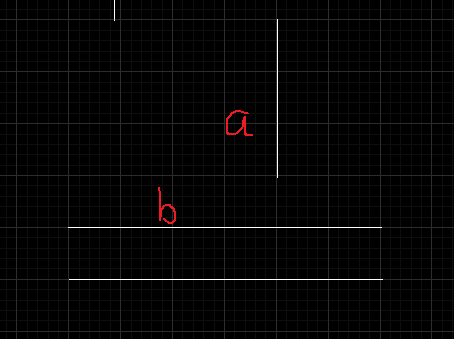

第一種無法延伸的情況,是對于新手來說的,延伸的時候先選擇要延伸的邊界,其次再選擇要延伸的對象。比如下圖的a、b直線,要延伸a到b直線,輸入命令后先選擇b,再選擇a延伸。
第二種情況是因為塊的問題,塊是不能作為延伸邊界的,如上圖兩條橫著的直線就是一個塊,我們可以輸入“X”炸開命令,先將塊炸開,完成延伸后再重新建立為塊。

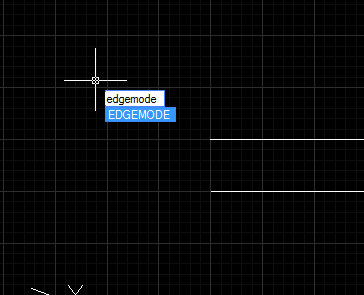

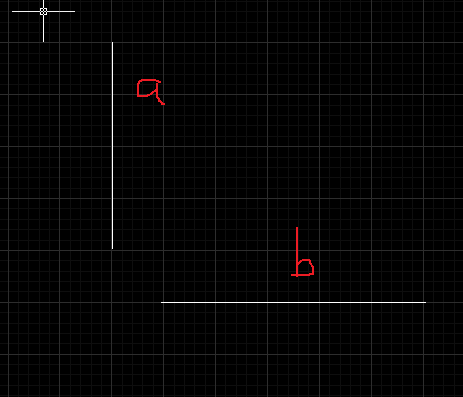

第三種是如同下圖這種情況,a、b都不在互相的前面,這樣,因為延伸是要邊界的,這樣就沒有邊界了,不更改設置是無法延伸的。我們可以輸入命令符“edgemode”,將值改為1. 這個命令在CAD里只能設置兩個值,一個是:“0 ”,選擇不帶延伸線的邊為切割邊界 ,另一個是“1 ”將選定的對象延伸或修剪到剪切邊或邊界的假想延伸線。這個值只是代表開關的作用,0是關,1是開。
這樣,a、b就可以延伸了。
