CAD圖紙繪制完成之后要添加一些內容,如時間,圖紙比例,公司的名稱,如果每張圖紙獨自添加的話那將是一個很大的工程,但是,CAD軟件已經考慮到了這種情況,有了印戳功能,這個功能可以自動在每張打印的圖紙?zhí)砑舆@些內容。

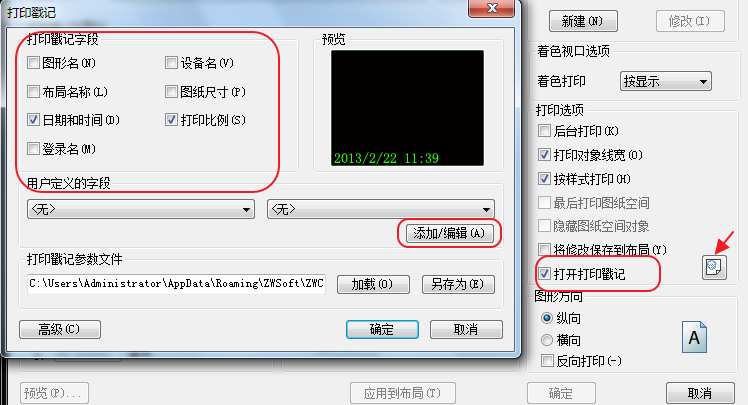

我們可以點擊“打印”,在右下角選擇“打開打印戳記”進入戳記控制面板。也可以直接輸入命令符號“PLOTSTAMP”進入。
然后我們可以在面板選擇添加要打印的戳記,如,圖形名字,打印比例,日期和時間等。如果要添加公司或者設計所的名稱,可以點擊添加\編輯,自己添加文字上去。

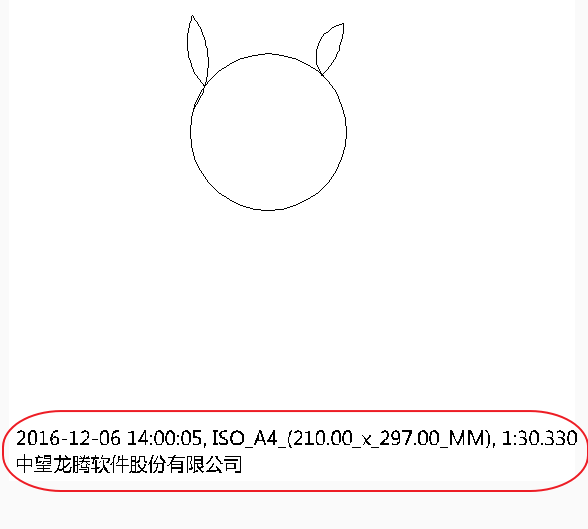

添加打印戳記的最后打印效果如下。
