復制粘貼一個快到另一個地方的時候,系統提示“忽略塊*的重復定義”,這個有幾個可能。

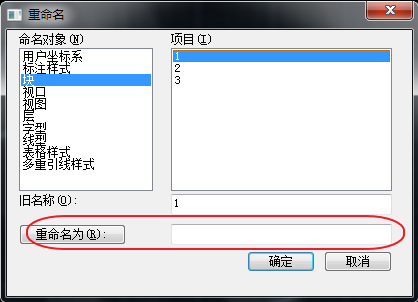

可能一:另一個圖紙有了相同名字的塊。我們可以輸入重命名命令符“ren”,查看塊的名字,有重復的話重命名一下就好。

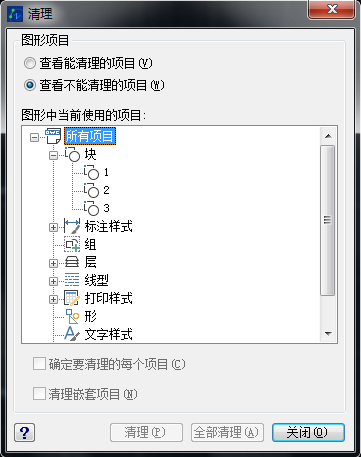

可能二:不僅提示塊的重復定義,還卡頓,變慢。那就是圖紙多余的東西太多了??梢悦罘?span>“pu”清理一下。
可能三:注釋比例太多。
注釋比例太多,系統不能承受。圖形文件內部存在大量的注釋性比例,當粘貼新的對象到文件時CAD會自檢一遍這些比例設置,當比例有成百上千條時,這個過程就需要很長時間,CAD程序也就會出現反應中止的現象了。如果這時候點擊右下角的注釋比例選擇,就會看見無窮無盡的比例選項。選擇格式菜單下的注釋比例選項,則系統提示出錯無法繼續。
問題就在于cad2008每次拷貝都會把注釋比例對象加進新的文件,而且一樣的比例也不會覆蓋,而是重命名繼續增加,文件就會越來越大,任何文件只要經常粘貼,最終會變成無比巨大的文件。這時候即使刪除所有內容并purge,也無法去除注釋比例對象。只能使用命令行重置。所以,即使是文件還能粘貼,也最好定期清理注釋比例對象。
解決辦法:
方法一:
命令: -scalelistedit
輸入選項 [?/添加(A)/刪除(D)/重置(R)/退出(E)] <添加>: r
要將比例列表重置為默認值嗎?[是(Y)/否(N)] <否>: y
已將比例列表重置到默認條目。
如果覺得每次輸入這個命令太復雜太慢!那就把-scalelistedit放到cad快捷命令里面,具體做法:打開cad---上面工具欄---工具---自定義---編輯程序參數---會打開一個文本---復制-scalelistedit到文本---然后編輯快捷命令如sca或sa只要快捷鍵不重復自己用起來方便即可!
方法二:
在cad 2008 安裝目錄的support目錄下(默認C:\Program Files\CAD 2008\Support),用notepad打開zwcad2008.lsp,并在文件的最末端粘貼上如下代碼(包括()):
(command "-scalelistedit" "reset" "y" "e")
