問題描述
解決方法

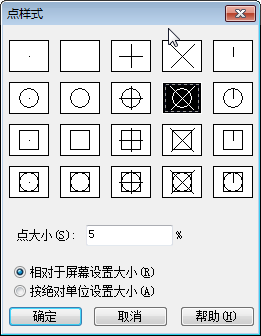

1、在命令行輸入【DDPTYPE】,然后【回車】,設置圖形中所有點對象的樣式和大小。

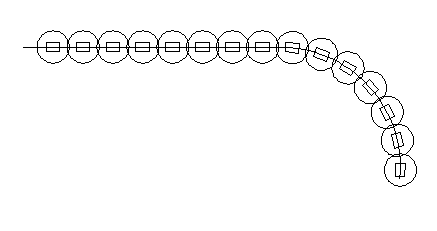

2、在命令行輸入【MEASURE】,然后【回車】。
3、命令行提示:
選擇要定距等分的對象:選擇對象然后【回車】
指定線段長度或 [塊(B)] :輸入【B】然后【回車】
輸入要插入的塊名:輸入塊名,然后【回車】,
是否將塊與對象對齊? [是(Y)/否(N)] <是>:選擇【Y】,然后【回車】
指定線段長度:指定長度,然后【回車】。

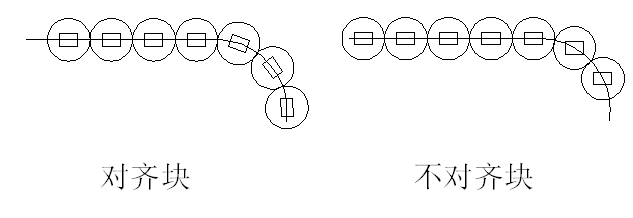

對齊塊和對象
1、選擇【是】,塊將圍繞器插入點旋轉,這樣其水平線就會與測量的對象對齊并相切繪制。
2、選擇【否】,始終使用0度旋轉角度插入塊。
