問題描述
填充時沒有出現錯誤提示,填充對象卻不顯示。
問題原因
1、【FILLMODE】系統變量不是初始值?!綟ILLMODE】系統變量用于指定是否填充圖案,二維實體以及寬多線段。
2、視點不在平面上。
解決方法一
1、在命令行輸入【OPTIONS】,然后【回車】。

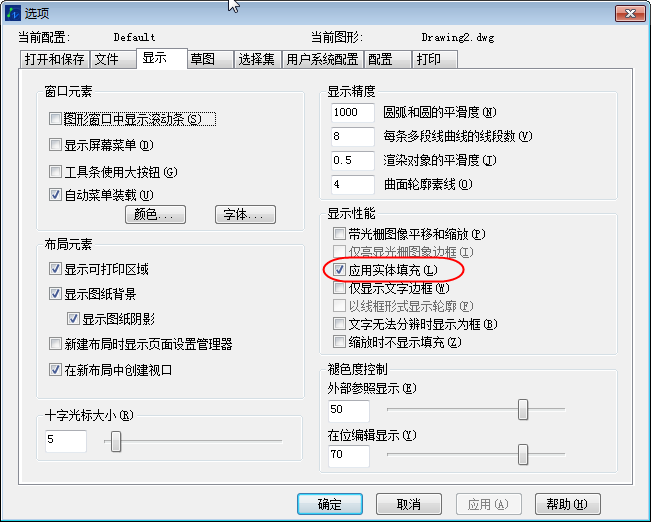

2、在【選項】對話框切換到【顯示】選項卡,在【顯示性能】組合框中選擇【應用實體填充】復選框。
解決方法二
1、在命令行輸入【FILLMODE】,然后【回車】。
2、命令行提示
輸入 FILLMODE 的新值<0>:輸入【1】,然后【回車】
解決方法三

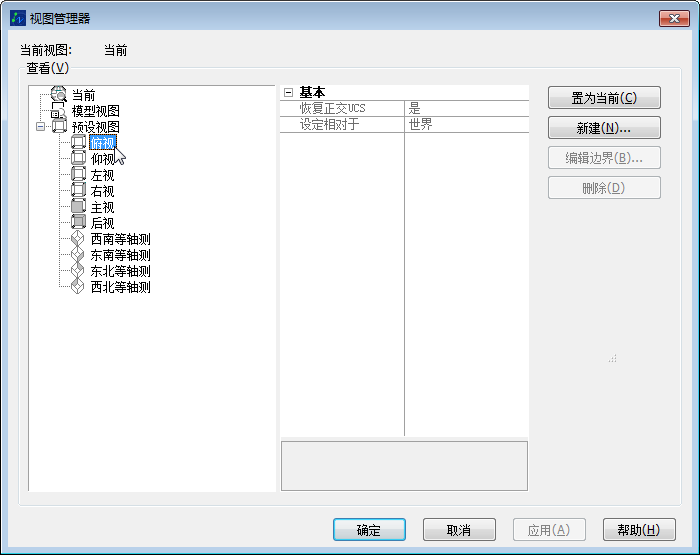

1、在命令行輸入【VIEW】,然后【回車】。
2、單擊【俯視】。
3、單擊【確定】關閉對話框。
