CAD直角坐標系和極坐標系的區別

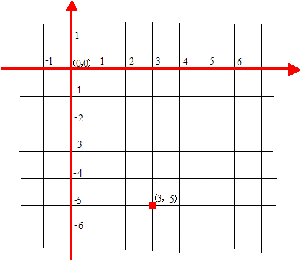

直角坐標系也稱為笛卡爾坐標系,在二維狀態下,使用通過坐標原點O的一對互相垂直的兩坐標軸(X軸和Y軸)劃分繪圖區域。繪圖區域中的每一個點的坐標用(X,Y)表示,其中X值代表點到Y(jié)軸的垂直距離,取正值說明點位于Y軸的右側,取負值說明點位于Y軸左側;Y值代表點到X軸的垂直距離,取正值說明點位于X軸的上方,取負值說明點位于X軸下方。例如點(3,-5),表示在Y軸右側距離Y軸3個單位,在X軸下方距離X軸5個單位,如圖1所示

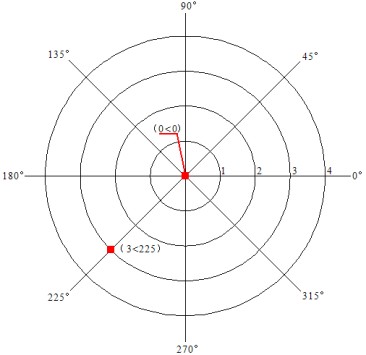

極坐標的原點位置定義與直角坐標系相同,但使用距離和角度來表示繪圖區域上的點。極坐標的表示方法為(距離<角度),距離永遠為正值;角度取值則在0度~360度之間,以水平右向為0度,逆時針計量??梢园牙L圖區域想象為一個以原點為中心,所有不同半徑同心圓組成的區域,距離即點到原點的連線距離;角度即點到原點的連線與0度線(X軸正向)之間夾角。例如點(3<225)表示該點距原點距離為三個單位,與水平右向0度線之間夾角為225度,如圖2所示
圖1
圖2
