CAD如何快速繪制樓梯
在繪制樓梯剖面圖時,我們常??ㄔ谔ぐ甯叨取翘菁?jí)數的計算中,千辛萬苦計算出了數據還要通過陣列的方式繪制梯段。其實我們可以通過一個中望CAD的擴展工具來高效繪制梯段。
啟動命令方法: 菜單命令:擴展工具—編輯工具—多重復制

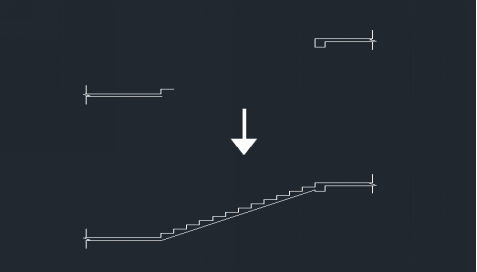

【實戰】CAD如何快速繪制樓梯
1、點擊菜單【擴展工具】>【編輯工具】>【多重復制】,執行多重復制命令,選擇其中一踏步回車。
2、基點選擇踏步左上角端點,回車。
3、命令行提示:
第二點或[重復(最后)(R)/間距(D)/計算(M)/陣列(動態)(A)/取消(U)]<退出(E)>
輸入“M”
4、測量終點選擇梯段終點。
5、每份復制之間的距離,選擇踏步的左下端點到右上端點。
6、系統自動計算完成,快速繪制樓梯便完成了
推薦閱讀:CAD環形陣列怎么用
