CAD是應用最廣泛的計算機輔助設計軟件,學會使用cad怎么畫角度是必不可少的,下面小編來教大家怎么做。
如何去畫好一個角度呢?那就是使用CAD中的極軸追蹤法

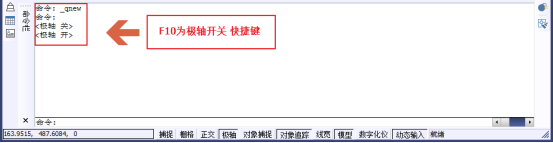

首先打開中望CAD,F(xiàn)10鍵是CAD的快捷鍵打開極軸的方式

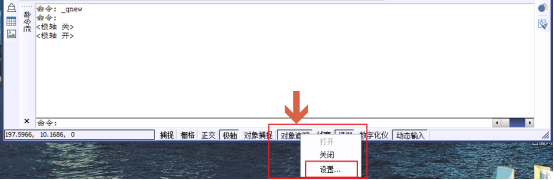

在界面下方右鍵單擊極軸追蹤圖標,選擇設置。

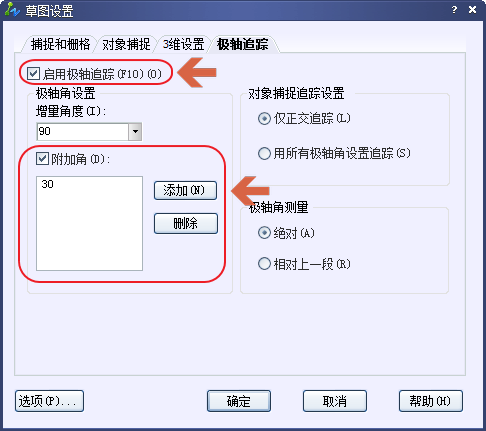

在彈出的草圖設置中勾選啟用極軸追蹤,然后在附加角中點擊新建,輸入想要追蹤的角度,這里小編新建0度和30度,最后確定。
設置完極軸追蹤之后,我們?cè)诋嬀€的時候每隔30度就會出極軸,很容易就畫出了角度,畫其它角度的設置方法都是一樣的。
