緩和曲線具有以下作用:曲率連續變化,便于車輛遵循;離心加速度逐漸變化,旅客感覺舒適;超高橫坡度及加寬逐漸變化,行車更加穩定;與圓曲線配合,增加線形美觀。故,緩和曲線在公路、橋梁、鐵路及高速鐵路中廣泛采用。然而由于其特殊模型,cad沒有以其對應的命令和工具,在cad中并不能直接畫出,為緩和曲線的繪制增加了難度,傳統的繪制方法是以小線段來代替緩和曲線,工作量很大。本經驗就來簡單介紹下,利用緩和曲線工具,簡單快捷的繪制緩和曲線的方法。

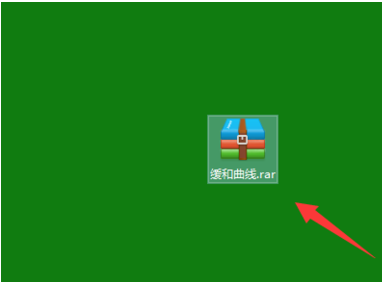

1.首先,我們下載一個“緩和曲線.LSP”工具。

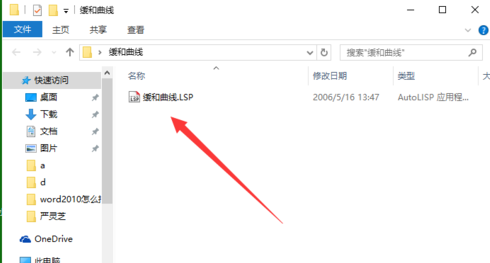

2. 解壓下載好的壓縮文件,復制解壓好的“緩和曲線.LSP”。
3. 把它拷貝到你的CAD安裝包中的support文件中。

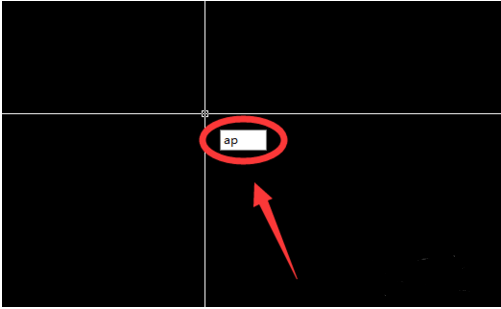

4. 加載程序,打開cad,輸入加載命令“ap”。
5. 進入程序加載框,找到CAD安裝的位置和support文件夾。
6. 找到“緩和曲線.LSP”工具,選中它,點擊加載。然后再點擊關閉。
7.繪制曲線

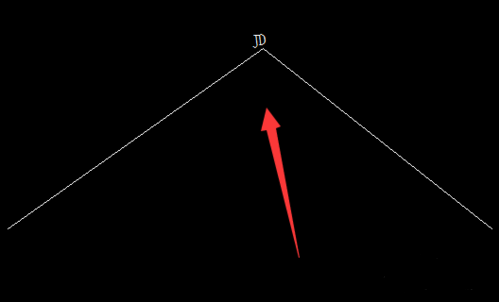

程序加載完成后,就可以繪制緩和曲線了。根據提供的信息,作出曲線的兩條切線。

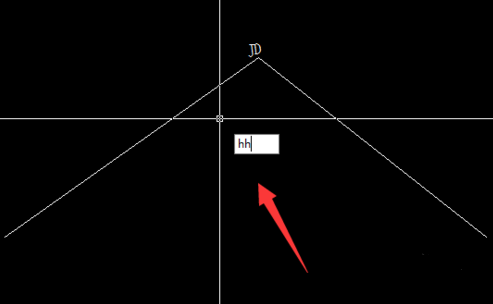

8. 輸入繪制緩和曲線的命令“hh”,回車。

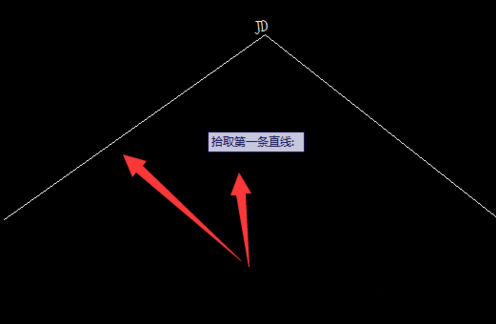

9.選擇第一條直線,點擊第一條切線上任意即可。

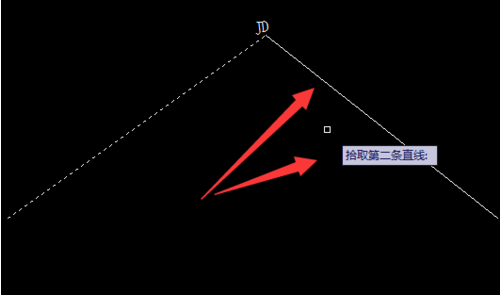

10.選中第二條直線,點擊第二條切線任意一點即可。

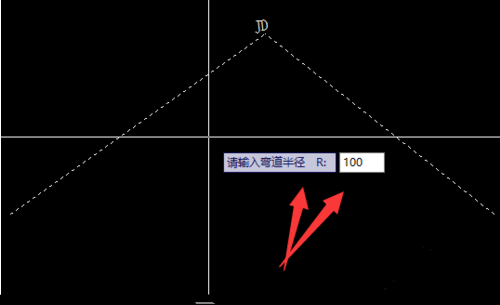

11.根據提供的曲線要素,輸入曲線的半徑,例如本次輸入為半徑500,回車。

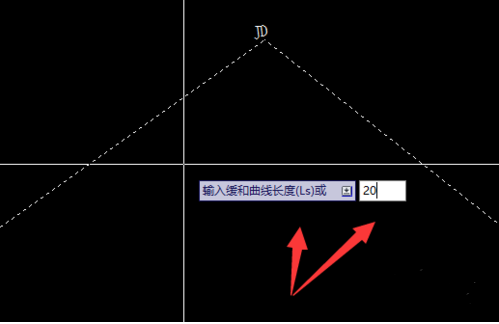

12.根據提供的曲線要素,輸入緩和曲線的長度,例如本次輸入的長度為20,回車。
13.完成以上步驟后,系統進入自動繪圖,稍等片刻,完成繪圖。

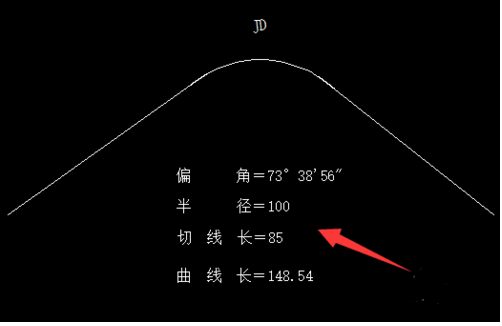

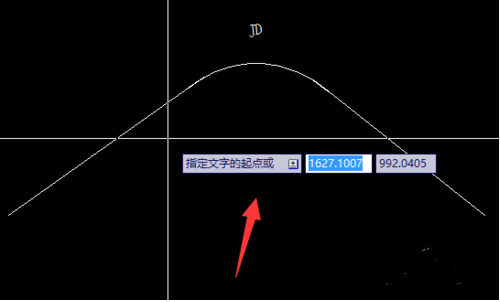

14. 曲線要素標注

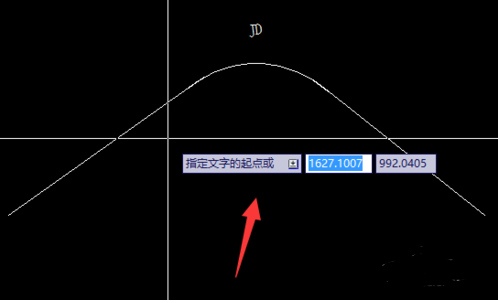

指定曲線要素標注文字的位置。
15. 調整字體的大小,細化它的位置,完成繪制。
