我們在CAD中繪制的時候,圓形畫出來的時候看起來十分的粗糙,周圍全是明顯的齒距。我們?nèi)绻胍獔A畫出來平滑切細膩,該如何改善這個一問題呢?
1.我們能夠在CAD的選項中設置我們畫圓時候的圓弧和圓的平滑度。

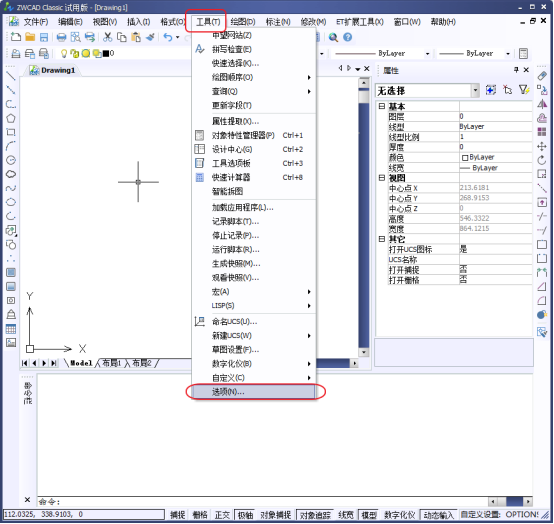

這個設置的地方就在CAD的菜單欄【工具】--【選項】

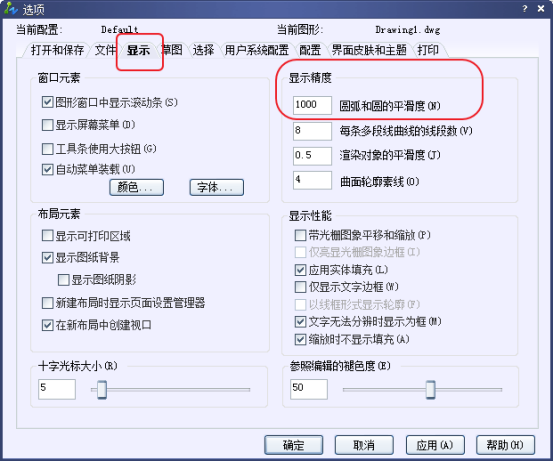

2.打開對話框之后我們可以看到【顯示精度】--【圓弧和圓的平滑度】
這里我們需要注意的是較高的顯示精度數值越高,越清晰同時對我們的電腦的cpu的要求也會越高。
調整數值到自己電腦可以承受的范圍之內,自己也能夠很好的操作CAD。
