十、沒有特殊需要請不要保存成2004及以下版本

CAD從2007之前的版本是非UNICODE版本，2007版以后為UNICODE版本，因此文字編碼上有較大的差異，之前打開一些2000或2004版DWG文件時有時會遇到字體識別錯誤或文字編碼錯誤的情況。除此以外，高版本的一些新的圖形對象和特性低版本也不支持的，例如動態塊、多重引線等，存成低版本文件時雖然這些對象可以保留，但總是進行高低版本的轉換，也不保證不會出現錯誤。如果你用的是CAD高版本，不建議保存成2007以下版本的DWG，建議按當前軟件最高版本保存，只是在需要跟其他使用低版本CAD的人進行圖紙交流時再另存為低版本。

十一、不要將找到的字體文件都添加的FONTS目錄下

網上看到很多人遇到打開圖時文字不顯示或顯示為問號的問題，并為找不到字體而煩惱，網上流傳了很多字體庫，有600多種的還有2000多種的，有人為了省事，將這些字體一下子全部拷貝到CAD的FONTS目錄下。這種方式是不可取的，主要原因有下面幾個：一、其實字體文件并沒有那么多，之所以會出現上千種，很多都是重復的，同一種字體有多個不同名字，你將字體按大小排列一下就可以看出來了；二、將字體都復制到FONTS目錄下，在啟動軟件和設置文字樣式時，CAD軟件要檢索這些字體，添加太多字體，不僅會讓軟件效率變低，我們要在幾百上千種字體中找我們需要的字體也很費勁。

建議：用到什么字體就拷什么字體，甚至可以將CAD的FONTS目錄中甚至WINDOWS操作系統的FONTS目錄根本不可能用到的的字體刪除掉一些。

十二、不要總是將所有捕捉方式都打開

很多設計師在繪圖的時候習慣將所有捕捉方式都打開，這樣就省得再去設置捕捉方式了。但我并建議這樣做，所有捕捉方式打開后，CAD軟件要計算所有滿足條件的點，計算量會增加，在復雜圖紙捕捉速度會變慢，當然有時感覺并不明顯，除此以外，有時候在捕捉靶框內會同時有多個滿足條件的捕捉點，各種捕捉方式之間會造成干擾。

建議：打開端點、中點、交點等幾種常用的捕捉方式，要用其他捕捉方式時，可以輸入快捷鍵，例如PER垂點、TAN切點，或按SHIFT+右鍵打開捕捉右鍵菜單，或打開捕捉工具欄然，在右鍵菜單或捕捉工具欄上點需要臨時使用的捕捉方式。

十三、不要輕易使用真彩色

如果沒有特殊需要的話，盡量使用CAD的255種索引色。在打印的時如果需要用打印樣式表CTB控制打印輸出的顏色和線寬的話，只能使用索引色。打印樣式表是不會處理真彩色的，真彩色會按原色打印，【255,255,255】也會直接打印成白色，會導致在白紙上看不到打印的圖形。如果你了解真彩色在打印時的處理方式，圖形需要打印成白色或其他真彩色的話，當然可以使用，只是不要不知道后果的情況下隨意使用。

十四、不要不小心將圖形放到DEFPOINTS圖層上

有的人不知道圖中怎么就多了一個DEFPOINTS圖層，也不知道這個圖層默認被設置為不打印，并且無法修改成可打印，一不小心將圖形放到了這個圖層上，結果打印的時候發現圖形不見了，這種情況遇到過幾回。DEFPOINTS圖層是創建標注時生成的圖層，用于放置標注的兩個控制點，這兩個控制點在圖中可以看到，但不需要被打印，因此這個圖層就默認被設置為不打印狀態。有不少設計人員了解這一點，會將一些不需要打印的圖形特意放到這個圖層上，如布局視口，可以讓視口邊框不打印出來。在用SOLPROF或SOLDRAW命令進行三維和二維轉換時也會生成一些自動不打印的圖層。只要我們注意當前層的設置，將圖形放在正確的圖層上就不會出現類似問題了。

十五、不要隨意地給圖塊取名

有些人在創建圖塊時喜歡隨意給圖塊起個名字，例如1、2、3等等，這樣非常不好，主要會造成兩個問題：一、當圖中有多個圖塊時不知道要插入的是哪個圖塊，需要一個個看預覽圖，如果有些圖塊很像的話很可能弄錯；二、如果要在兩張圖紙間復制圖形時容易出現不同圖塊同名的情況，會導致圖形復制過去后發生變化。因此建議在創建圖塊時最好起一個容易分辨的名字，雖然起名字的時候麻煩一點，但避免可能帶來的其他麻煩。

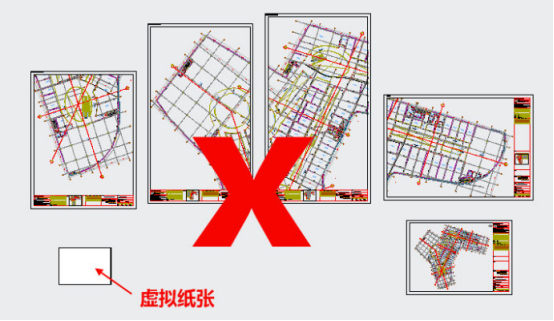

十六、不要在布局空間放置多個圖框

經常看到一些圖紙的一個布局空間中放了很多個圖框，這可能是延續了以前在模型空間做圖的習慣，只是利用布局空間來排布不同比例的視口，其實這種用法違背了CAD設置布局的初衷。進入布局，我們就可以看到一個虛擬的紙張，也就是CAD是讓我們?cè)谔摂M紙張上排圖打印用的，排圖的工具就是視口。我們可以在一個圖框內排布多個相同比例或不同比例的視口，模擬最終打印的效果。針對布局CAD軟件還設計了很多功能，例如發布PUBLISH、圖紙集SHEETSET等，如果我們每個布局只放一個圖框并保存好打印的頁面設置，我們無需設置就可以重復打印，還可以用發布功能進行批量打印，用圖紙集來管理項目圖紙等等。但如果一個布局放多個圖框，這些圖框要打印時只能分別框選，或調用保存的多個頁面設置，無法充分發揮布局的優勢。

十八、不要在一個布局中放置過多視口

布局的視口主要用來打印排圖用，但有些設計人員卻拿視口來拼圖，之前遇到過一些圖中一個布局放了上百個視口的。CAD的布局視口數量本身是有限制的，控制變量是MAXACTVP（最大激活視口數量），這個變量的最大值為64，也就是在布局空間可同時顯示的視口不超過64個，當超過64個時，有些視口內容是不顯示的。之所以有這樣的限制，還是因?yàn)橐暱谶^(guò)多會影響CAD的性能。

如果你的視口并沒有超過64個就有視口顯示空白，可以輸入MAXACTVP檢查一下這個設置是否被改小了，可以將這個數字設置得比你的視口數量多，然后RE重新生成。

總結出這么多的“不要”，并不是想讓大家在畫圖時縮手縮腳，只是希望大家能規范繪圖，充分發揮CAD各項功能的優勢，避免在繪圖中出現不必要的麻煩。
