我們上面剛講了七種方法，接下來再講幾種不同的選擇技巧給大家。

8、  添加

選項是A，因為CAD默認就是累加選擇狀態，因此這兒選項用得并不多。

9、  組

如果之前用Group命令將對象進行了編組，可以在選擇對象時輸入G選項，然后輸入自己定義的組名，可以快速將定義的組選擇出來。

對象成組后，點取組中任何一個對象，對象將都會被選中。當然如果在“選項”對話框的“選擇集”選項卡中取消了“對象編組”選項，即使編了組，點選組中對象也不會選擇整個組。

10、選擇的其他選項

選擇的選項還有不少，例如圓形區域、不規則區域、圍欄，這些用得比較少，如果想了解，就看看前面提到的那篇文章。

11、循環選擇預覽

當有重疊對象或非常接近對象時，光標停留到對象附近，按SHIFT+空格，CAD會自動切換對象選擇預覽，此時點擊會選中當前預覽的對象。

12、快速選擇

快速選擇可以通過設置一些條件，快速從圖中將所有滿足條件的圖形都選擇出來。

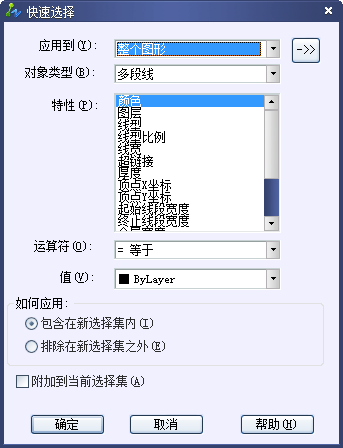

快速選擇的命令是Qselect，也可以點屬性框右上角的快速選擇按鈕直接調用這命令。輸入命令后，會彈出一個對話框，如下圖所示。

這個對話框看似很復雜，實際很簡單，主要分三部分：上面是應用范圍，是整體圖形還是從框選的一部分圖形中篩選；中間是過濾條件，包括對象類型，作為過濾條件的特性，運算符和值；最下面是選擇出來的對象要怎么辦，是添加到新選擇集中呢，排除到新選擇集之外，還是附加到當前的選擇集中。

舉個很簡單的例子，假設我們要選擇圖中所有半徑是30的圓，頂部采用默認設置：整個圖形，對象類型選擇圓，在特性中選擇半徑，運算符選擇“等于”，在值中輸入30，點“確定”按鈕就可以將這些圓選擇出來了。

快速選擇只能設置一個條件，因此操作還是比較簡單，但有時一個條件無法完成刪選，需要先篩選一次，然后將“應用到”設置為“當前選擇”，然后再設置條件，進行再次篩選。

13、選擇過濾器（FILTER）

輸入filter后，就可以調用選擇過濾器，這原來是CAD擴展工具的功能，但現在基本上成了CAD的一個基本功能，但很多人并沒有用過。

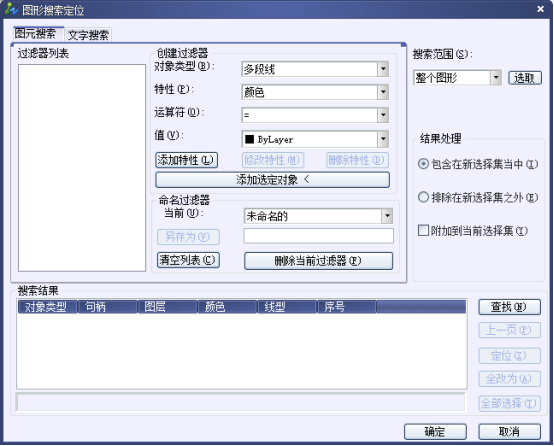

選擇過濾器跟快速選擇有些類似，不同的是，可以設置多個條件，可以從圖中對象獲取條件，然后再刪除多余的條件，設置好過濾器后可以保存，下次選擇的時候還可以再用。選擇過濾器對話框如下圖所示。

我們先可以從選擇過濾器列表中選擇一個條件，設置參數后，點“添加至列表”，一次可以添加幾個條件。也可以直接點“添加選擇的對象”，直接從圖中拾取一個作為參照的對象，將此對象的多有特性都提取到過濾參數列表中，然后點“刪除”按鈕將多余條件刪除，點“編輯項目”來編輯過濾條件中需要調整的參數。

這些過濾提交如果只想用一次，直接點“應用”就可以選擇了，如果下次還想用，就取個名字，將設置好的過濾器保存下來。

14、選擇的相關設置

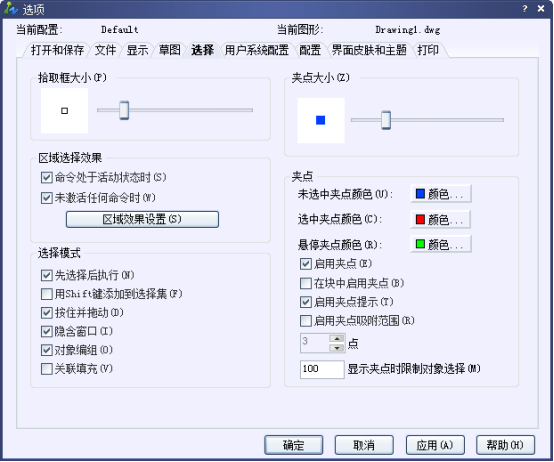

選擇的相關設置基本都集中在“選項”對話框的“選擇”選項卡中，如下圖所示：

這其中包括前面提到的選擇預覽和選擇框的設置，還有一些“選擇模式”的設置，這些設置通常不會去調整它。但如果你選擇的時候遇到了問題，不妨到這里來檢查一下選項是否有變化。

例如你選擇了圖形后在點移動按鈕，但CAD卻仍提示你選擇對象，這時候你就需要來檢查一下這里“先選擇后執行”選項是否被取消了，或者直接輸入pickfirst，檢查一下變量是否設置為0了（默認應該為1）。

再假設你框選時，定完第一個角點后松開鼠標時，框選自動被取消，定完第一點后必須按住鼠標左鍵拖動才能框選，你就需要檢查一下“按住并拖動”是否被勾選上了，或者檢查一下變量pickdrag是否被設置為1了（默認應該為0）。

“對象編組”會影響組的點選，勾上時，單擊選中整個組，不勾選，單擊只選中當前對象。

15、其他選擇技巧

CAD中針對一些命令有一些特殊的選擇技巧，例如用修剪和延伸時，直接回車就是選擇所有對象作為修剪或延伸邊界，在拉伸（S）時需要從右往左框選圖形的局部，框選整個對象的話就等同于移動。

CAD里常用的選擇技巧目前能想到這么多，也許還有遺漏。

在我們中望CAD中提供了一些按一個或兩個特性作為過濾條件的選擇工具，例如按顏色選、按塊名選、按對象類型選、按圖層選、按實體-圖層選，這些過濾工具都可以直接拾取一個參照對象，快速將同類的對象選擇出來，對于處理條件圖，同時要刪除大量同一圖層或同一塊名的多個對象來說非常方便。
