我們?cè)?a href="http://www.berrysteel.cn/" target="_blank">CAD繪圖中,我們想取他們幾個單獨且相連的直線和圓弧總長度,這個時候需要每個去量測后,再相加。 如果這樣操作,我們的工作量就會很增加,且不準確;在這里,我會告訴大家一個簡單有效的方法:

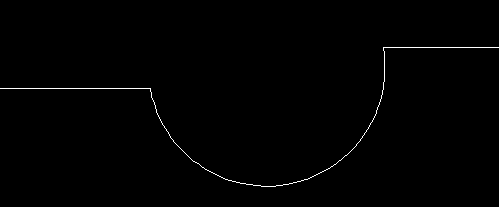

第一步:先畫圖,獨立直線和圓弧相交,如下圖所示:
第二步:確認直線和圓弧端點相交,不可有多出來的現象;
第三步:輸入快捷鍵:PE,按回車鍵;按照提示輸入“M”,敲回車;出現“選擇對象”命令。

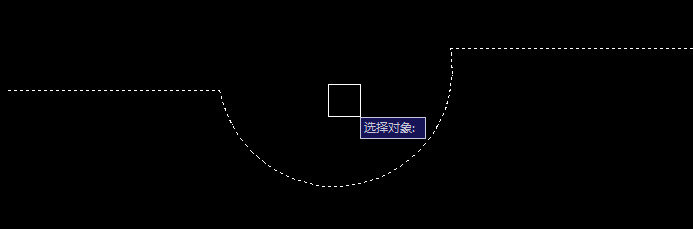

第四步:按照命令,選擇圖示中的兩根直線和一個圓弧,然后敲回車鍵,選擇默認的“Y",繼續回車
第五步:按照命令欄中,選擇”合并“,輸入”J“,敲回車;
第六步:繼續回車,直到命令完成;兩根直線和一個圓弧就形成一條多段線;

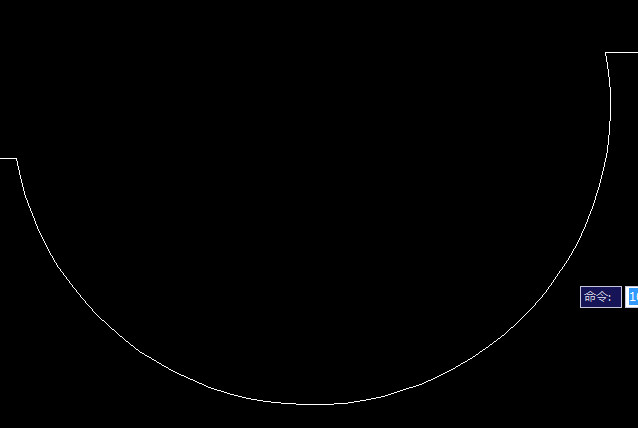

第七步:我們可以執行“取長度”的命令,如圖,長度就是兩個直線和一個圓弧的總長度:78.5065
注意事項
這里的直線和圓弧,必須要首尾相連,交叉的線不可以實行此操作!
