我們?cè)?a href="http://www.berrysteel.cn/" target="_blank">CAD中用ARC畫弧的時候,CAD總是顯示優弧,如何才能得到我們需要的劣?。?/p>
相反的如果我們CAD中顯示劣弧,如何得到我們的優弧呢?
所對圓心角大于180°的圓弧叫做優弧。表示一個優弧時用三個字母來表示(例:弧MON)。半徑為負值時繪制的是優弧。
與優弧相對的是“劣弧”,即小于180°的弧。表示一個劣弧時用兩個字母來表示(例:弧AD),半徑為正值時繪制的是劣弧。
我們肯定還要注意我們的起點和終點的先后順序。

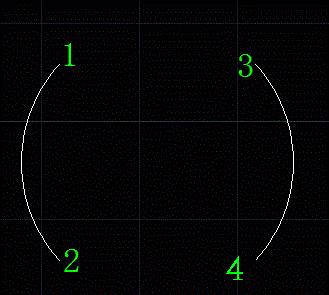

在CAD中,圓弧的繪制一般是按逆時針方向繪制,如下圖所示,左邊圓弧點1為起點,點2為終點;右邊圓弧點4為起點,點3為終點。
