使用CAD的人都知道圖塊,因為圖塊可以重復插入、做成圖庫,減少重復操作,被廣泛使用。但我發現有不少初學者,甚至有些用cad較長時間的人并不知道什么是屬性塊,并且對屬性塊的作用和定義方法不是很了解。
什么是屬性塊?

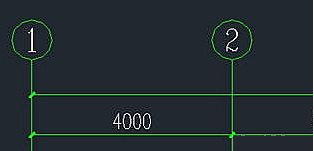

簡單的說,屬性塊就是在圖塊上附加一些文字屬性(Attribute),這些文字可以非常方便地修改。屬性塊被廣泛應用在工程設計和機械設計中,在工程設計中會用屬性塊來設計軸號、門窗、水暖電設備等,在機械設計中會應用與粗糙度符號定制、圖框標題欄、明細表等。例如建筑圖中的軸號就是同一個圖塊,但屬性值可以分別是1、2、3等,如下圖所示。
CAD中如何創建屬性塊
利用屬性塊我們可以將類似的圖形定義成一個圖塊,通過改變屬性來調整圖塊的顯示。
屬性塊的創建很簡單,只是在創建普通塊的基礎上添加上需要的屬性文字?;静僮鞑襟E如下:
1、繪制好圖塊內包含的幾何圖形。

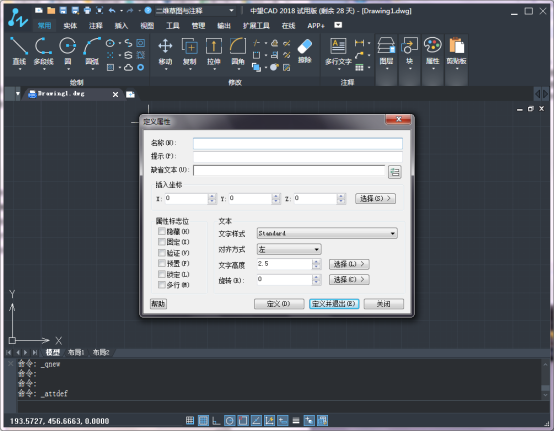

2、創建一個和多個屬性文字,菜單:繪圖》塊》定義屬性,然后會彈出下圖所示對話框:
這個對話框最主要參數是:標記、提示和默認值。標記就是一個標簽,比如說這個屬性用來表示是高度,你可以輸入height;提示是插入此圖塊時出現的提示,比如說你可以寫:請輸入高度;默認就是此屬性的默認值。
定義好這三個參數后,你根據自己的需要確定文字的高度,在圖中確定屬性插入的位置即可。至于其他參數,例如是否可見,是否是固定值,是否用多行文字,是否使用字段等等,這些就看你的需要了,一般情況下可以不管。
一個圖塊可以有多個屬性,例如一個矩形里可以設置長和寬兩個屬性,一個圖框的標題欄可以設置十幾個屬性。
