使用CAD需要我們了解基本的功能然后比較好的去練習相關的繪制，才能更好的提升自己CAD的使用能力。

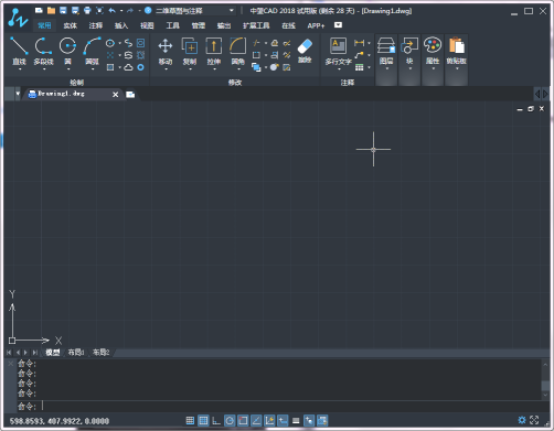

1.我們打開中望CAD2018

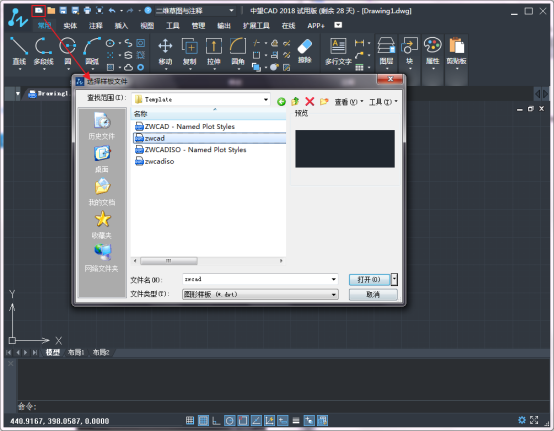

2.然后新建我們的文件，

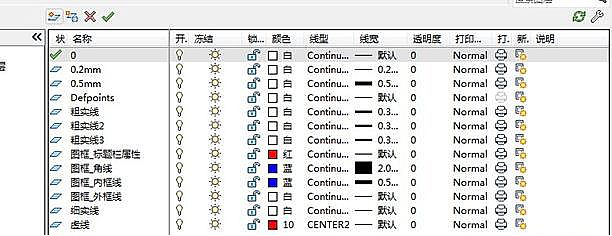

3.在開始正式繪圖之前，我們需要做好一些準備工作，先要建立好圖層，粗實線，中心線，虛線等，然后根據圖紙確定線的粗細。

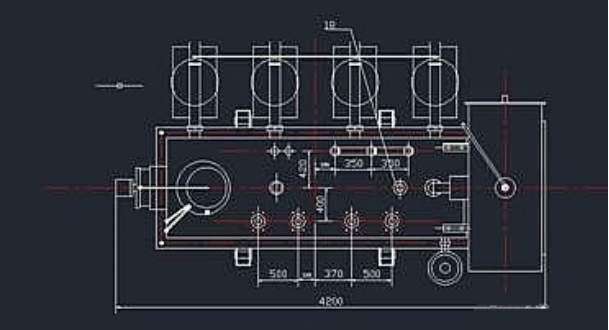

4.我所繪制的是《油浸變壓器裝配圖》，圖紙分為三個部分，左視圖、主視圖和俯視圖。我先畫的是油浸式變壓器俯視圖。
5. 我發現它的散熱片由四個同樣的部分組成于是我使用了外部塊（按W進入構建塊的模式，選擇基準點和對象，修改保存文件名字即可。）來構造。
6. 同樣主視圖和左視圖也有同樣的結構我也使用了外部塊來畫。
構建好外部塊以后選擇插入中的塊來插入。

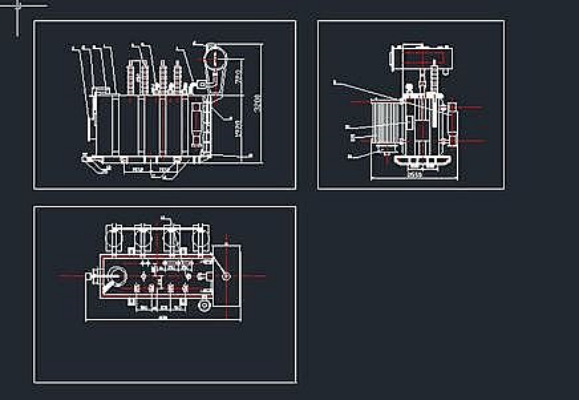

7.其他部分則由圓、直線、倒角的鏡像、平移、修剪等工具來實現，不懂的地方通過詢問同學和百度來查找，最終畫好各視圖后便如下圖。

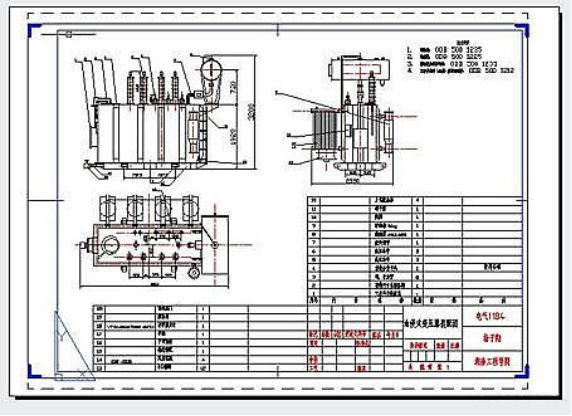

8.書寫部件技術參數和保存即可（如下圖）
