大家學習了圖塊的介紹后,相信都能明白塊的用處。在CAD中創建一個成功的圖塊之后,可以在實際繪圖時根據需要插入到圖形中來使用。可以說,精通CAD制圖的人,都對圖塊的創建和使用掌握得非常熟練。比如我們?cè)谧鍪覂?nèi)設計尤其是家具設計時,需要插入各種各樣的家具,如果直接在圖紙中將這些家具繪制出來將會十分麻煩,會讓大家摸不著頭腦、無從下手。如果將各個家具定義成塊然后再插入到家具設計圖紙中,將會方便很多,也能大大提高我們的制圖效率。下面,我們就來看看在CAD中是如何插入家具圖塊的。

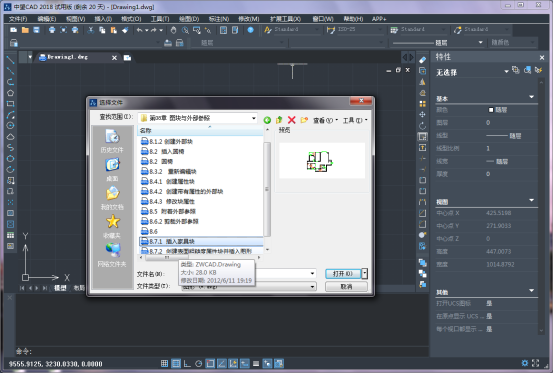

單擊快速訪問工具欄中的【打開】按鈕,打開素材文件。

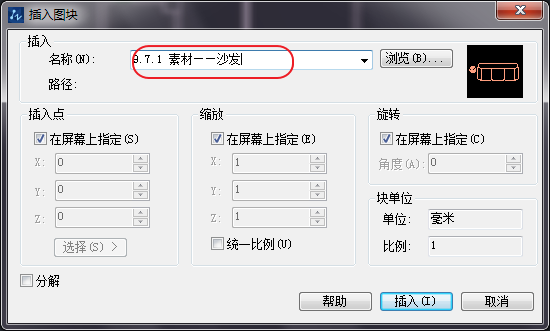

2.在【插入】選項中,單擊【塊】面板,系統會彈出【插入圖塊】對話框,單擊【名稱】下拉列表框按鈕,找到“沙發”。

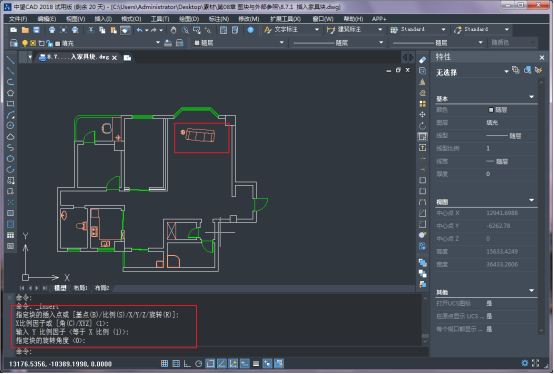

3.點擊插入,因?yàn)椤吧嘲l(fā)”圖塊已經被定義為動態塊,所以可以直接在繪圖區中通過移動動態夾點來調整圖塊的大小、角度、位置,完成“沙發”的插入。

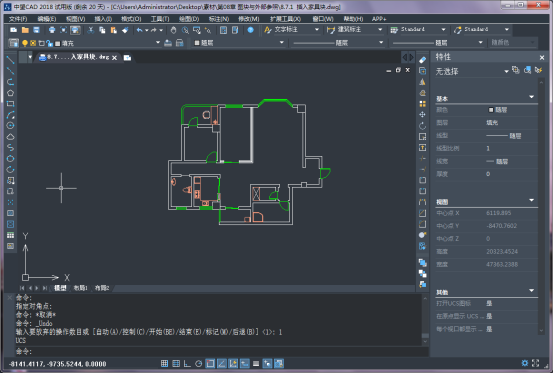

可以用同樣的方法插入其他圖塊,最終完成所有家具的插入。大家可以聯想一下自己平時看到的那些室內設計圖,它們的結構是不是與上面的圖紙類似呢?
