小編在上一篇文章中給大家介紹了激活等軸測模式的方法,兩種方法大家都學會了嗎?在我們將繪圖模式切換至等軸測模式后,大家可以方便地繪制出軸測圖中的直線、圓和文本等,這些基本的圖形可以組合成復雜模型的軸測圖。在等軸測模式下繪制直線主要有下列幾種方法,而在等軸測模式下繪制平行線,可使用復制或者偏移命令來實現。


1.極軸追蹤繪制直線

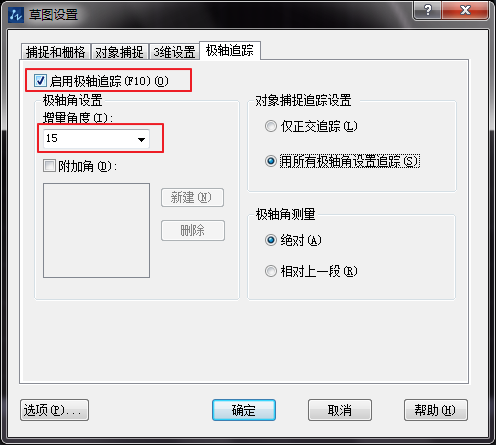

在等軸測模式下,開啟極軸追蹤、對象捕捉和自動追蹤功能,并在草圖設置對話框中的極軸追蹤選項卡中設置其極軸角的增量角為15度。這樣就能更方便地捕捉到特殊角度的極軸,快速定位特殊角度的直線。


CAD在等軸測模式下繪制直線與平行線


2.正交模式繪制直線


由等軸測圖的形成方式可以知道,與三個直角坐標軸均不平行的一般位置直線,可關閉正交模式,沿軸向測量獲得該直線兩個端點的軸測投影,然后連接其端點的投影點,即可繪制一般位置直線的軸測圖。


與直角坐標軸平行的直線,可在等軸測模式下打開正交模式,使直線與相應的軸測軸平行。

對于平面多邊形,其軸測圖是由邊線的軸測圖投影連接而成的,因此可以將等軸測多邊形分解為多條直線來繪制。


CAD在等軸測模式下繪制直線與平行線


3.極坐標軸繪制直線


繪制的直線與不同的軸測軸平行時,輸入的極坐標值與極坐標角度將不同。

當直線不與任何軸平行時,先通過測量定位直線兩端點,然后繪制連線。

當直線與X軸平行時,極坐標角度輸入30度或者-150度。

當直線與Y軸平行時,極坐標角度輸入-30度或者150度。

當直線與Z軸平行時,極坐標角度輸入90度或者-90度。
