CAD創建和編輯網格對象之三維面
CAD中的網格對象是指用戶通過定義網格的邊界來創建的平直或者彎曲的網格，其尺寸和形狀由定義它的邊界點所采用的公式?jīng)Q定，根據生成方式可以分為三維面、三維網格、旋轉網格、平移網格、直紋網格以及邊界網格等類型。網格對象雖然不夠生動直觀，但其優勢在于可以靈活對其頂點、邊線和面進行編輯。
三維空間的而表面成為三維面，三維面是一種很可以進行消隱和著色的填充曲面，它沒有厚度和質量屬性，三維面的各頂點可以有不同的z坐標。一般情況下，一個三維面可以由三個或四個點來定義一個曲面，但頂點最多不能超過四個。如果構成面的四個頂點共面，系統則認為該面是不透明的，可以將其消隱，反之，消隱命令對其無效。在中望CAD中，可以利用三維面命令為每一個頂點指定不同的z坐標來創建空間的三維面，此外，還可以圍繞一個對象從一個角到另一個角來生成三維面。
調用三維面命令的方法如下：

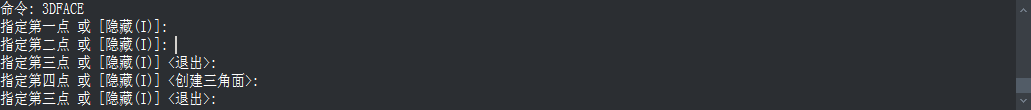

命令行：在命令行中輸入3DFACE。

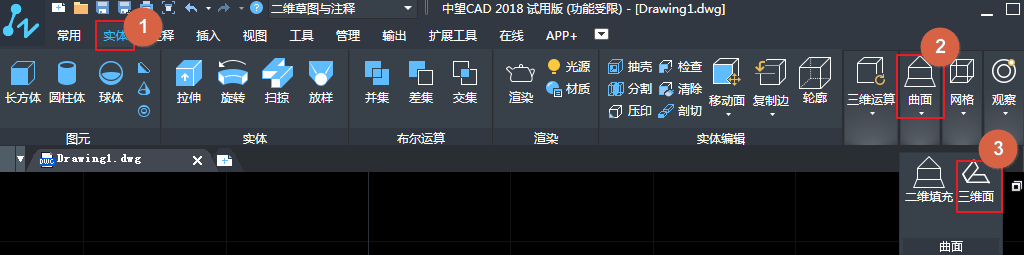

菜單欄：在頂部菜單欄的實體菜單下，選擇曲面，并在曲面下拉菜單中找到三維面并選擇。如下圖所示。
注意：使用三維面命令只能生成三條或者四條邊的三維面，如果需要生成多變曲面，則可以使用PFACE命令，在該命令的提示下，可以輸入多個點。
