在三維建模環境中，刪除實體面是指從三維實體對象上刪除實體表面、圓角等實體特征，從而修改該三維實體的局部形狀。刪除面操作多用于刪除實體上的圓角或倒角特征。旋轉實體面操作能將單個或者多個實體表面繞指定的軸線進行旋轉，從而修改實體面的角度，旋轉面命令多用于在實體上創建傾斜結構。當編輯三維實體時，可利用傾斜面命令將孔、槽等特征沿矢量方向，并指定特定的角度進行傾斜操作，從而創建拔模的效果。
【調用刪除實體面命令的操作】

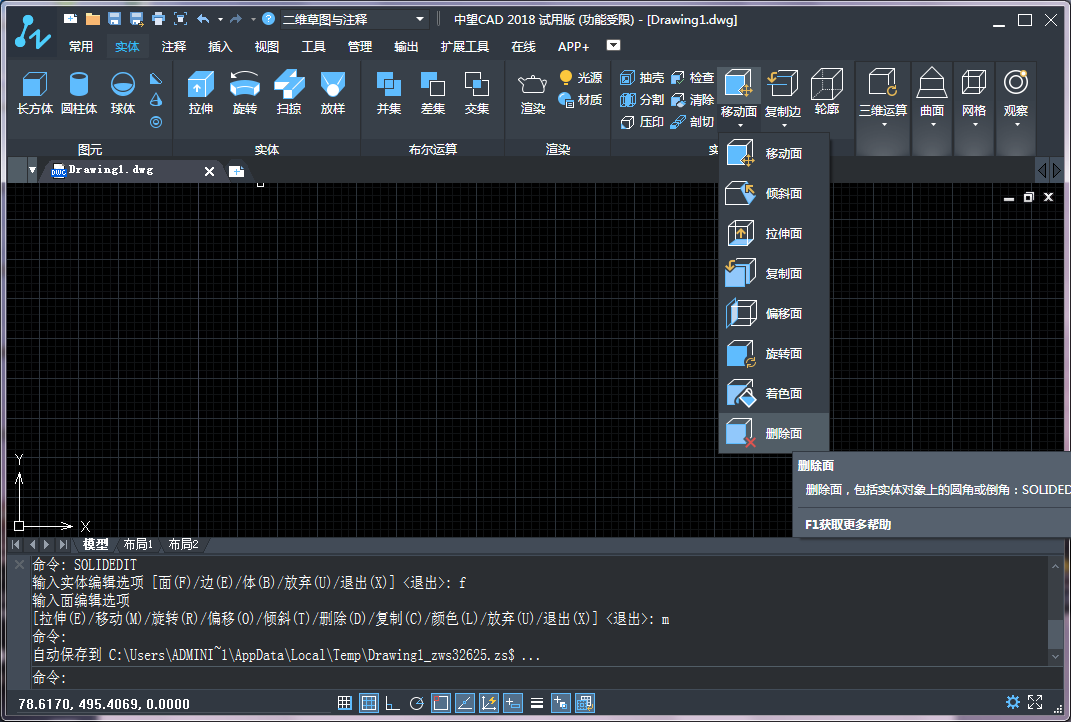

在二維草圖與注釋中，單擊實體工具欄中的【移動面】——【刪除面】按鈕。如下圖所示。

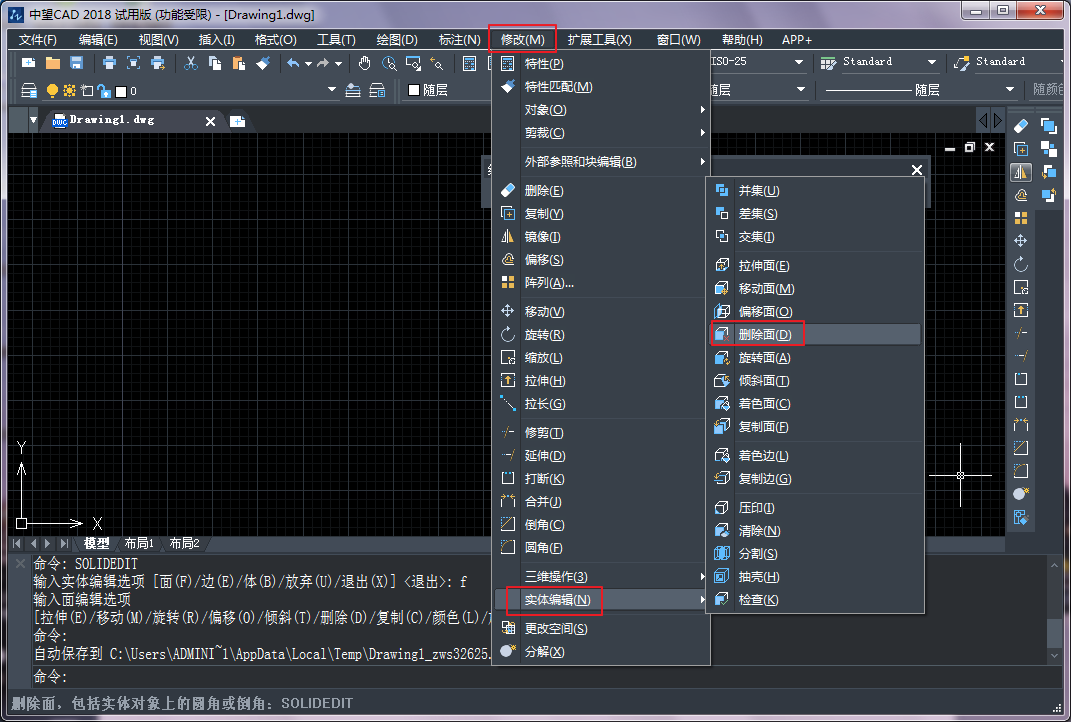

在中望CAD專業版中，執行【修改】——【實體編輯】——【刪除面】命令。

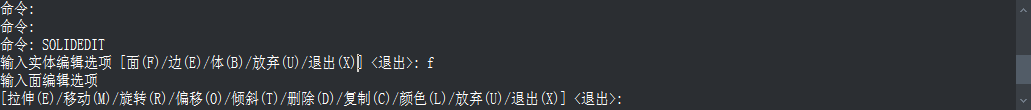

在命令行輸入SOLIDEDIT，調出實體編輯命令并在命令行的提示下選擇刪除面即可。
執行該命令后，在繪圖區選取要刪除的面，按回車鍵或單擊右鍵即可完成實體面刪除操作。
【調用旋轉實體面命令的操作】
在二維草圖與注釋中，單擊實體工具欄中的【移動面】——【旋轉面】按鈕。
在中望CAD專業版中，執行【修改】——【實體編輯】——【旋轉面】命令。
在命令行輸入SOLIDEDIT，調出實體編輯命令并在命令行的提示下選擇旋轉面即可。
通過以上任意一種方法執行該命令，在繪圖區選取需要旋轉的實體面，捕捉兩點為旋轉軸，并指定旋轉角度，按回車鍵，即可完成旋轉操作。
注意：當一個實體面旋轉后，與其相交的面會自動調整，以適用改變后的實體。
【調用傾斜實體面命令的操作】
在二維草圖與注釋中，單擊實體工具欄中的【移動面】——【傾斜面】按鈕。
在中望CAD專業版中，執行【修改】——【實體編輯】——【傾斜面】命令。
在命令行輸入SOLIDEDIT，調出實體編輯命令并在命令行的提示下選擇傾斜面即可。
執行后，選取需要傾斜的面，并指定傾斜面參照軸線的基點和另一端點，然后輸入傾斜角度，按回車鍵或單擊鼠標右鍵接客完成傾斜實體面的操作。
