CAD中圖形對象的基本控制操作

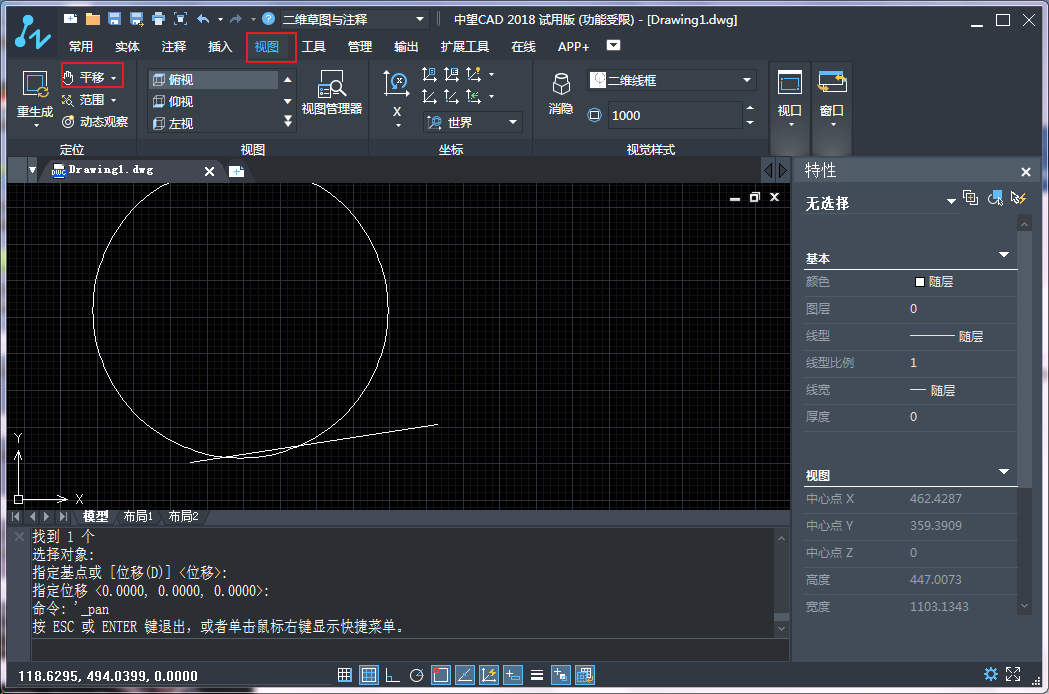

【視圖的平移】:使用中望CAD繪圖時,當前圖形文件中的所有圖形并不一定全部顯示在屏幕內,因?yàn)槠聊坏拇笮∈怯邢薜?,必然有許多屏幕外確實存在的實體。如果要看到屏幕外的圖形,可執行平移命令,系統將按照用戶指定的方向和距離移動所顯示的圖形對象而不改變顯示的比例,可以平移觀察圖形的不同部分。
激活平移命令后,光標會變?yōu)橐恢皇值男螤?,此時可以按住鼠標左鍵向自己需要的方向來平移視圖,在任何時候都可以按回車鍵或ESC鍵來退出平移。

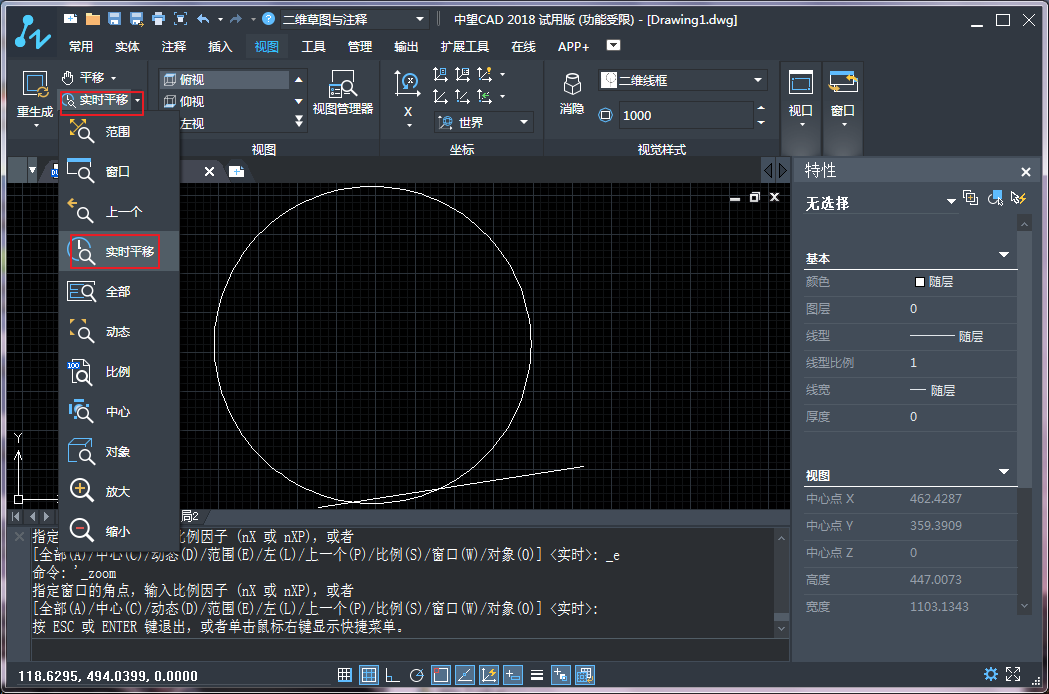

【實時平移】:也就是實時縮放,執行該功能后,屏幕上將出現一個放大鏡形狀的光標,此時便進入了實時縮放狀態,按住鼠標左鍵向下拖動鼠標,則視圖縮小顯示;按住鼠標左鍵向上拖動鼠標,則視圖放大顯示。
【移動】:移動命令用于將目標對象從一個位置移動到另一個位置,源對象的尺寸及形狀均不發生變化,改變的僅僅是對象的位置。執行移動命令的方法主要有:
命令行:在命令行輸入MOVE/M

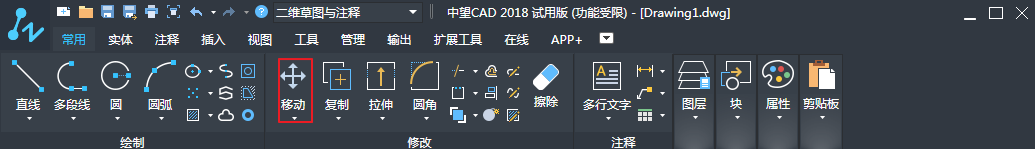

功能區:在實體選項中的修改選項板中單擊移動圖標,如下圖所示。
在移動對象時,一般需要點的捕捉功能或點的輸入功能精確地位移對象。
【刪除對象】:用于將不需要的圖形刪除。當激活該命令后,選擇需刪除的圖形對象后右擊或者按回車鍵,即可將推行刪除。此工具起到的作用相當于手工繪制時的橡皮擦。
【撤銷與恢復】:撤銷與恢復的按鈕大家都很熟悉了,這里不多說。
