由于絕對坐標點的輸入是以原點作為參考點進行定位的,這就決定了需要輸入的點必須與原點有明確的參數關系,否則就不能使用絕對坐標表示點。但是在實際繪圖過程中,并不是所有點都與原點有明確的參數關系,為了彌補絕對坐標點的這一缺陷,中望CAD為用戶提供了相對坐標點的輸入方式。相對坐標點的輸入是以任意點作為參考點來定位其他點。在實際繪圖過程中,經常使用上一點作為參考點。此輸入方式又分為相對直角坐標和相對極坐標兩種。
【輸入相對直角坐標點】
相對直角坐標是指某一點相對于參照點的x軸、y軸和z軸三個方向上的坐標差,其表達式為(@x,y,z)。在輸入相對坐標點時,需要在坐標前加上@符號,表示“相對于”。在實際繪圖中,用戶經常把上一點看成參考點,后續的繪圖操作都是相對于上一點進行的,這樣有利于點的定位。
【輸入相對極坐標點】
相對極坐標點是使用某點相對于參照點的極長距離和偏移角度來表示的,其表達方式為(@L<a),其中L為極長,表示目標點與參照點之間的距離;a表示目標點與參照點連線與坐標系x軸的正向夾角。

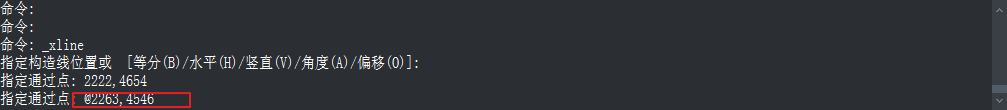

如果在開啟狀態欄中的動態輸入功能,如上圖所示,對于第二點和后續輸入的點,系統都自動以相對坐標點來標示,也就是在坐標值前面自動加入“@”符號。如果用戶使用絕對坐標點定位點,需要將狀態欄中的動態輸入功能關閉(控制此功能的快捷鍵為F12)。
