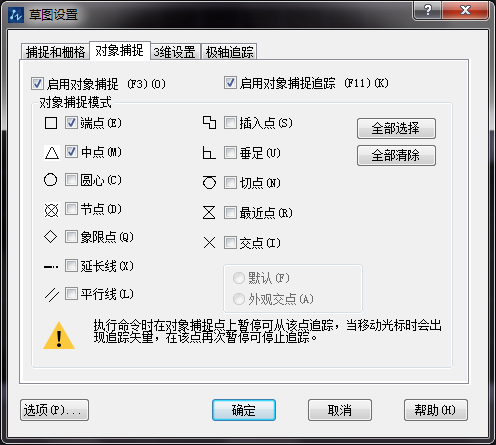

【端點捕捉】：這種捕捉功能用于捕捉圖形的端點。比如線段的端點，矩形、多邊形的角點等等。激活這個功能后，在命令行的“指定點”提示下，將光標放在對象上，系統將在距離光標最近的位置顯示出端點標記符號。此時單擊即可捕捉到該端點。
【中點捕捉】：此功能用于捕捉線、弧等對象的中點。激活此功能后，在命令行“指定點”的提示下將光標放在對象上，系統在中點處顯示出中點標記符號，此時單擊即可捕捉到該中點。
【交點捕捉】：此功能用于捕捉對象之間的交點，激活此功能后，在命令行提示下將光標放置在對象的交點處，系統顯示出交點標記符號，此時單擊即可捕捉到該交點。如果需要捕捉對象延長線的交點，那么需要先將光標放置在其中的一個對象上單擊，拾取該延伸對象，然后再將光標放在另外一個對象上，系統將自動在延伸交點處顯示出交點標記符號，此時單擊即可精確捕捉到對象延長線的交點。

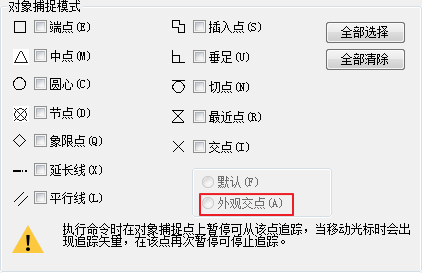

【外觀交點】：此功能主要用于捕捉三維空間中對象在當前坐標系平面內投影的交點。
【延長線捕捉】：用于捕捉對象延長線上的點。激活該功能后，在命令行提示下將光標放置在對象的末端稍作停留，然后沿著延長線方向移動光標，系統會在延長線處引出一條追蹤虛線，此時單擊或者輸入一個距離值，即可在對象延長線上精確定位點。
