CAD標注基本尺寸的方法（下）

介紹了線性標注后，這篇文章我們介紹CAD基本標注中的對齊尺寸、點的坐標以及弧長尺寸。對齊命令用于標注平行于所選對象或平行于兩個延伸線原點連線的直線型尺寸，此命令比較適合于標注傾斜圖線的尺寸。執行對齊命令的方法包括在命令行輸入DIMALI或執行【標注】|【對齊】命令。

下面以標注某矩形對角線的長度為例，學習對齊命令的標注方法和標注技巧。以下的步驟是上篇的繼續。

執行畫直線命令，鏈接矩形的兩個對角點，繪制對角線。

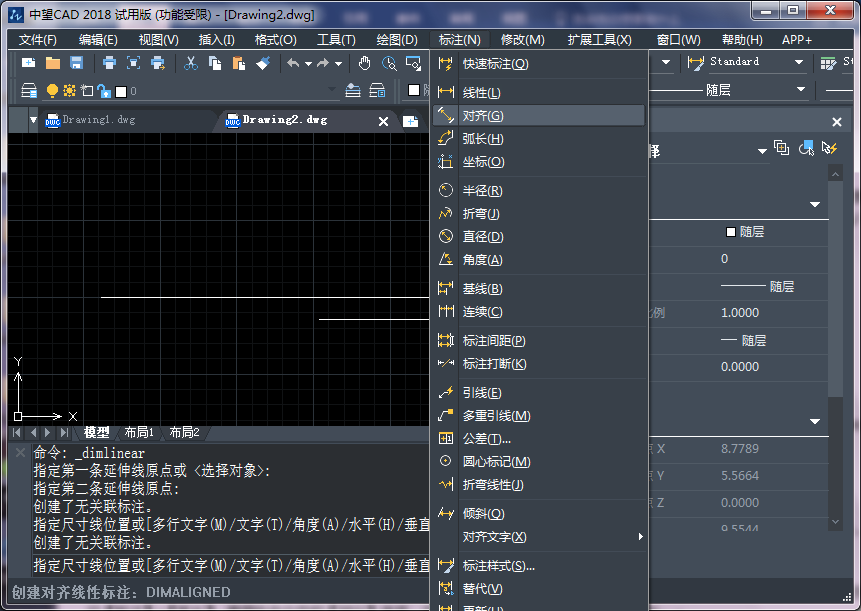

執行【標注】|【對齊】，配合端點捕捉功能標注矩形對角線尺寸。

對齊命令中的多行文字、文字以及角度等選項功能與【線性】命令相同，故不再講述。

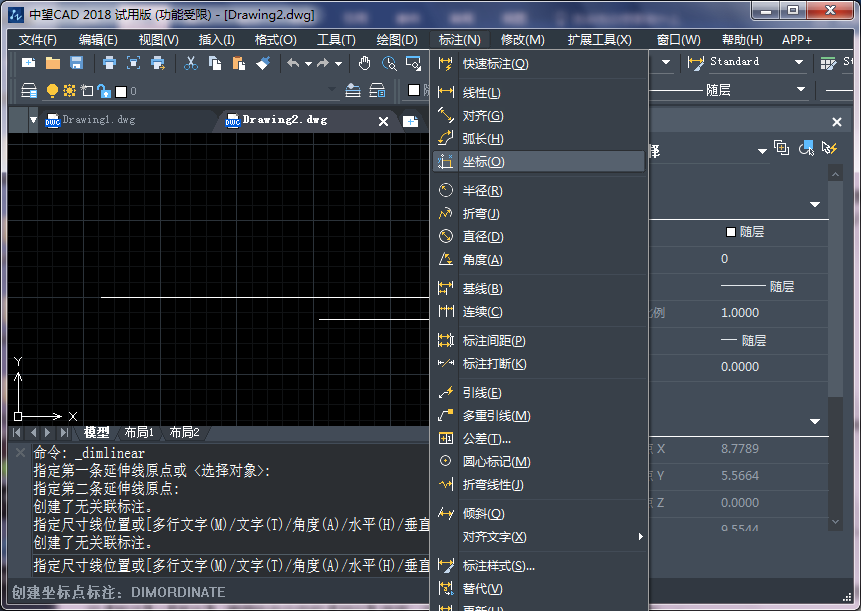

坐標命令用于標注點的x坐標值和y坐標值，所標注的坐標為點的絕對坐標，執行坐標命令的方法主要有：在命令韓個輸入DIMORD然后按回車鍵；執行【標注】|【坐標】命令。

激活此命令后，命令行會出現如下提示。上下移動光標，可以標注點的x坐標值；左右移動光標，可以標注點的y坐標值。另外，使用x基準選項，可以強制性地標注點的x坐標，而不受光標引導方向的限制；只用y基準選項可以標注點的y坐標。

弧長命令主要用于標注圓弧或多段線弧的長度尺寸。默認設置下，會在尺寸數字的一段添加弧長符號。執行弧長命令的方法是執行【標注】|【弧長】。使用此命令中的【部分】選項，可以標注圓弧或多段線弧上的部分弧長。
