CAD中的動態文字：字段和動態反應文字
CAD中有些文字需要隨著圖紙的當前條件的變化而動態變化，例如保存日期、創建日期、標題、關鍵字等等。CAD早期版本只是在擴展工具中提供了動態反應文字功能，動態反應文字可以用CAD的Diesel表達式來定義動態文字，也可以動態鏈接文本文檔，文本文檔被編輯后，圖紙中的文字會自動更新。CAD高版本提供了字段功能，這個功能預定義了一系列動態文字，設計人員只需在列表中選用即可，這樣使用起來就簡單多了。
1、 字段
字段不僅可以單獨插入，也可以在單行文字、多行文字、屬性文字的值中插入字段。直接輸入field命令，或者點擊【插入】|【字段】即可。

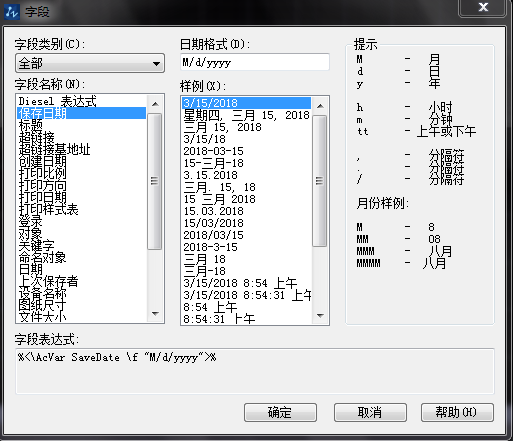

直接在左側列表中選擇“字段名稱”，在右側列表中選擇一個符合自己要求的“樣例”，然后點“確定”按鈕后在圖面上確定位置即可。
二、動態反應文字
動態反應文字是字段的前身。
動態反應文字需要自己編寫表達式，不如字段方便，但動態反應文字有一個字段沒有的功能：鏈接文本文件。
