什么是CAD的快速選擇
快速選擇(Qselect)是通過設置一些條件,將符合條件的圖形快速地從圖紙中選擇出來。
快速選擇可以通過在命令行輸入命令“qselect”來完成,也可以單擊屬性框右上角的“快速選擇”按鈕。

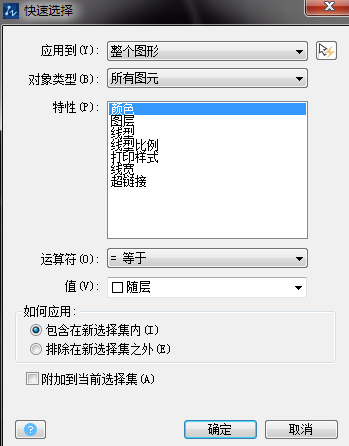

執行快速選擇命令后,會彈出“快速選擇”對話框,如下圖示。
“快速選擇”對話框主要分為三部分的內容。頂部是快速選擇的應用范圍,是從所有圖形中篩選(整體圖形),還是從當前已選擇的圖形對象中篩選(當前選擇);中間是過濾條件,包括作為過濾條件的對象類型、特性、運算符和值;最下面的“如何應用”就是確定選擇出來的對象要怎么辦,是建立新的選擇集還是排除到新選擇集之外,還是附加到當前的選擇集中。選擇完之后單擊“確定”即可。
