怎么使用CAD繪制云彩圖

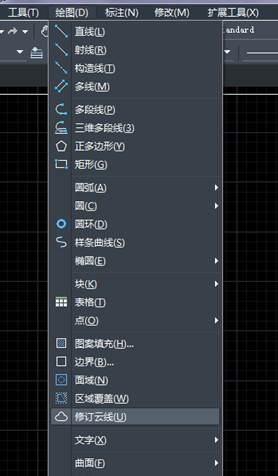

1、 點擊【繪圖】|【修訂云線】,或者可以輸入快捷鍵REVCLOUD。
2、 點擊修訂云線命令后,輸入欄出現:“指定起點或 [弧長(A)/對象(O)/樣式(S)] <對象>:”
弧長:點擊修訂云線命令后,輸入A回車,輸入最小弧長值回車,輸入最大弧長值回車,注意,最大弧長值不能超過最小弧長值的三倍。然后點擊繪圖區一點移動鼠標回到起點得到云線。
對象:點擊修訂云線命令后,輸入O回車,點擊圖上的一條弧線,然后弧線會變成云線,這時不輸入Y默認不反向,輸入Y后回車可以得到反向的云線。

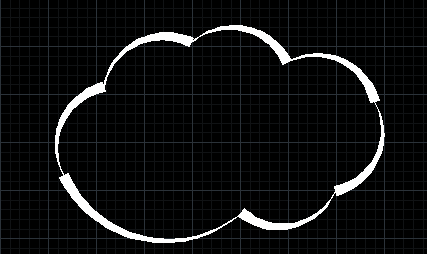

樣式:點擊修訂云線命令后,輸入S回車,會出現:“請選擇圓弧樣式 [普通(N)/手繪(C)]”,輸入N回車,畫出的云線是普通的單線形式,輸入C回車,就是手繪狀,如下面的截圖。
