CAD可以應用定距等分功能使特定圖形沿某一曲線排列,因為定距等分只支持用點和圖塊來進行等分,所以要排列圖形時,就必須先將該圖形定義成圖塊。

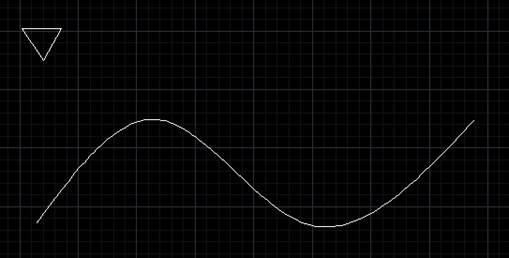

1、 繪制一條曲線和一個用于排列的圖形(三角形)。

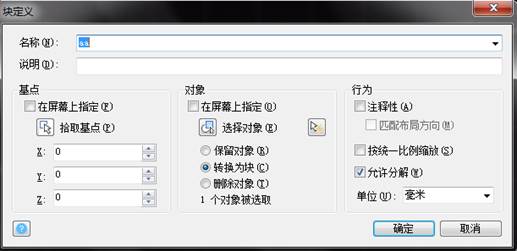

2、將上圖三角形定義成塊,塊命名為aa。
3、定距等分
(1)在命令行中輸入ME命令,回車。
(2)選擇要定距等分的曲線。
(3)這時輸入B,輸入要插入的塊名:aa,確定。
(4)提示是否對齊塊和對象,選擇Y,回車。
(5)輸入指定線段長度。

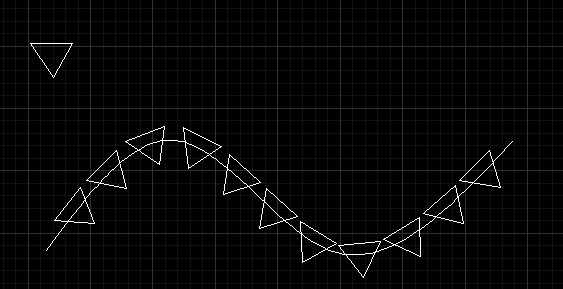

4、結果如下圖所示,三角形沿曲線排列。
