CAD球軸承怎么畫
1、 打開CAD,雙擊或者右鍵選擇打開,并設置好相關的圖層。
2、 繪制圓角為1、長度為95、寬度為25的矩形,并分解。偏置上方線條分別為8、17、25,并將下面的偏置線條圓倒角,半徑為1。

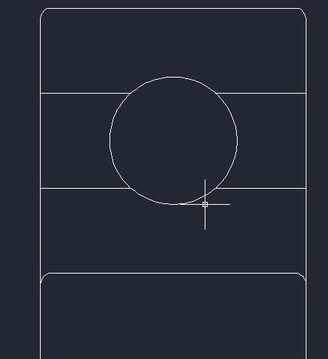

3、 繪制一個半徑為6的圓在兩條偏置線的中心位置,并修剪多余的線條。
4、 鏡像上述的線條和圓,并填充圖案。

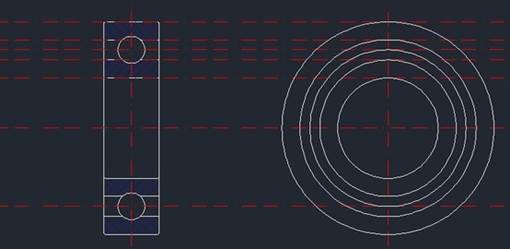

5、 繪制輔助線和相關的同心圓,如下圖所示。

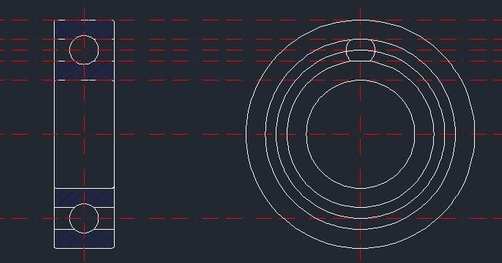

6、 繪制滾珠,半徑為6,并修剪多余的線條。

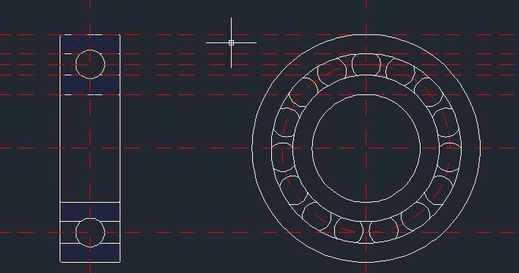

7、 環形陣列滾珠,并且修改圖層特性,即將實線轉化為中心線。

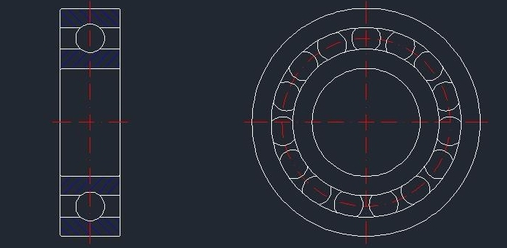

8、 最后一步,修剪多余的線條,完成球軸承。如下圖所示。
