CAD如何控制圖形的打印線寬
無論建筑圖紙還是機械圖紙,打印輸出時圖形的線寬都是有區別的,打印的圖紙通常會加粗本專業的重點圖形,而一些輔助線和次要圖形則會用細線或虛線打印。例如建筑圖紙中的軸線、機械圖紙的中心線都會用虛線表示,建筑平面圖中會突出墻體、門窗等基本建筑構件,而到了電氣、暖通、給排水平面圖則需要突出線纜、管線和設備,墻和門窗則會打印成細線。
在CAD中提供了幾種控制打印線寬的方法,我們需要結合行業和圖紙的特點選擇最適合的方式。下面簡單總結一下在CAD中控制打印線寬的方法。
一、使用實體線寬來控制打印線寬

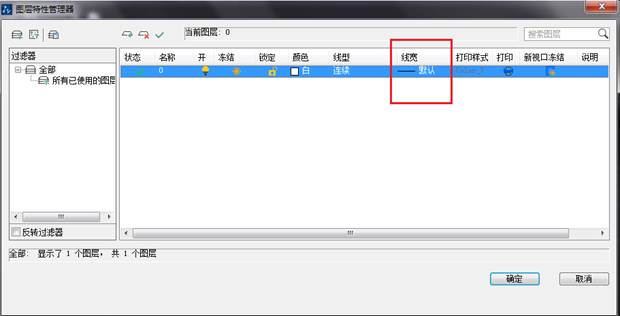

所謂“實體線寬”是給圖形設置的線寬。實體線寬最好通過圖層來設置,而圖形線寬直接用默認的(Bylayer 隨層)即可,這樣便于對圖形進行整體管理和后續修改。如下圖所示。
如果需要某個圖層上的圖形使用不同線寬時,只能手動設置圖形的線寬了。選中圖形后,直接在工具欄中就可以設置。

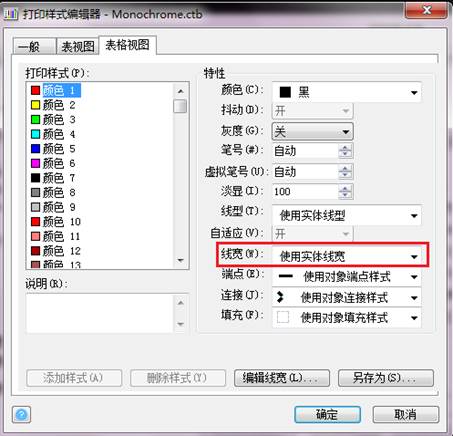

在圖中設置好線寬后,我們想按設置的線寬打印的話,必須選擇合適的打印樣式表文件,在打印樣式表中設置輸出線寬為“使用實體線寬”,否則設置的線寬也會被忽略。采用這種方式的好處是,在圖中設置好線寬后,使用CAD自帶的彩色或單色的CTB文件,默認設置都是“使用實體線寬”,不需要再做任何調整,直接輸出即可。
線寬設置好之后,還要注意打印輸出顏色的設置,選擇合適的CTB文件。
二、利用多段線線寬來控制打印線寬
這種形式通常只在一些專業軟件中使用,例如專業軟件用多段線繪制電氣的線纜、給排水和暖通的管線,這樣可以保證無論設計人員用什么打印設置出圖,只要出圖比例是對的,線寬就能保證。這些軟件在繪圖前要設置出圖比例,在繪制線纜時寬度會自動乘以出圖比例來保證出圖效果,例如設置1:100出圖,線纜打印寬度設置為0.3,那軟件在繪制多段線時會自動將寬度設置30。
