CAD中如何控制填充、文字等各類圖形的顯示效果

圖形的復雜程度影響到CAD執行命令和刷新屏幕的速度。打開或關閉一些可視要素（如填充、文本、寬線、標示點等）能夠增強CAD的性能。

1、  關閉填充顯示

如果輸入Fill命令，設為OFF(或0)，則關閉實體填充模式，新畫的跡線、具有寬度的多義線（包括標注的箭頭）、填充多邊形等，只會顯示一個輪廓，它們在打印時也不被輸出，如下圖所示。

2、關閉線寬顯示

圖層和圖形都可以設置線寬，在圖中顯示的線寬是按像素比例顯示的，可以大致了解線寬設置，但這些并不是準確的線寬值。在CAD繪圖時，可通過點擊底部狀態條上的顯示/隱藏線寬按鈕，即可打開或關閉線寬顯示。如果不需要在繪圖過程中檢查線寬的設置，最好不要顯示線寬，以優化其顯示性能。

3、將文字顯示為方框

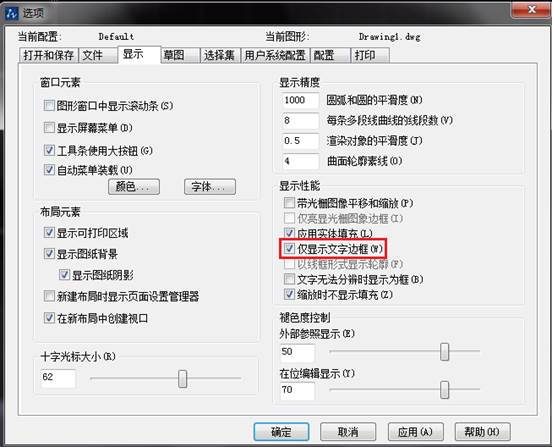

將Qtext設為ON(或1)，或在選項對話框中勾選“僅顯示文字邊框”，則打開快顯文本模式。這樣，圖中的文字都會顯示為一個方框，不會顯示內容，打印輸出時也是如此。當圖中的文字很多時，尤其使用TTF字體（操作系統自帶的字體）時，文字顯示對顯示速度和操作速度會有非常大的影響。當我們在處理其他圖形，不關注文字內容時，可以將文字顯示為方框，這樣縮放、平移、編輯圖紙的速度都會快很多。

4、取消選擇區域指示

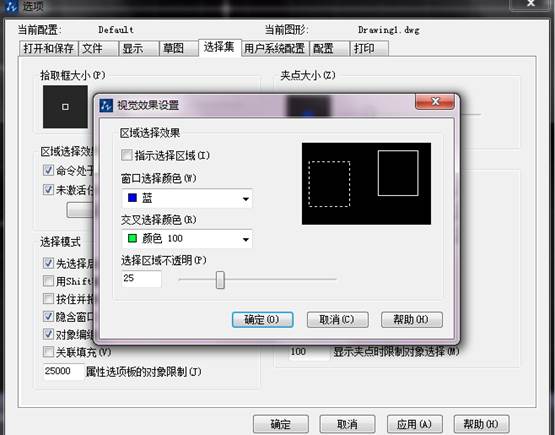

在CAD中，從左向右或從右向左分別表示交叉和窗口選擇，高版本CAD為了更明確這兩種區別，用顏色進行了區分，默認狀態下用藍色表示窗口選擇，綠色表示交叉選擇。如果你對CAD了解的話，這些提示顯然是沒有必要的，你可以關掉顏色指示效果來提高顯示性能。打開選項對話框，取消勾選“指示選擇區域”即可。
