CAD多重引線怎么使用

多重引線功能是引線QLEADER(LE)功能的延伸，它可以方便地為序號標注添加多個引線，可以合并或?qū)R多個引線標注，在裝配圖、組裝圖上有十分重要的作用。

1、多重引線的組成

多重引線對象由內容、基線、引線和箭頭四個基本部分組成，如下圖。各部分的設置都比較靈活，內容可以為多行文字，可以為塊對象，也可以使內容為空；基線是可選的，用戶可在多重引線樣式中設置基線的長度；引線也是可選的，當使用引線時，可以將引線設置為直線或樣條典線；箭頭的風格和大小也可以在多重引線樣式中設置。由于多重引線是一個統一的標注整體，因此修改和調整都很方便。

2、添加引線

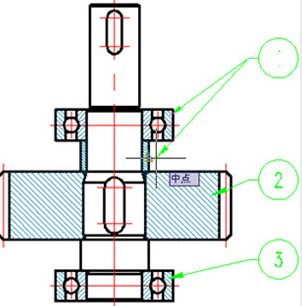

利用添加引線功能可以方便地為多重引線添加多條引線，具體操作步驟如下：

1) 選擇“添加引線”菜單命令。

2) 選擇多重引線標注。

3) 指定引線的位置。必要時，可連續添加多條引線。

3、引線對齊

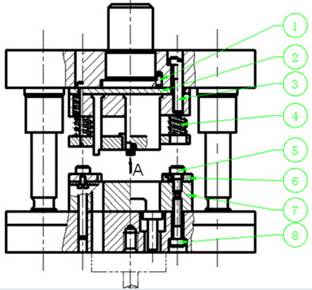

當創建了多個引線后，可以利用引線對齊功能將引線排列整齊，讓圖片看起來更加整潔。

1) 選擇多重引線的“對齊”菜單命令。

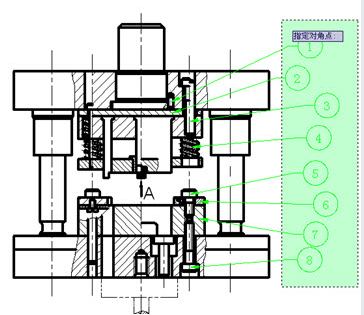

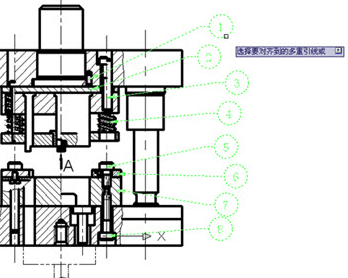

2) 選擇需要對齊的多重引線。

3) 選擇對齊的參照對象。

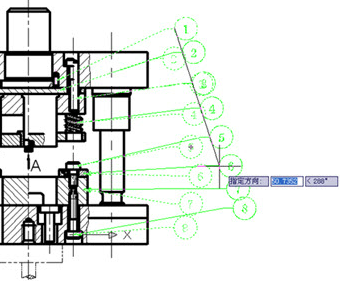

4) 指定對齊方向。

5) 完成對齊。

以上就是本篇文章的全部?jī)?nèi)容了，快來下載中望CAD試試吧。
