CAD的追蹤捕捉方式怎么使用

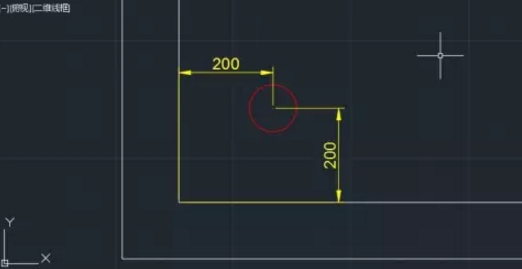

CAD提供的捕捉方式有十余種,但有些方式從對話框、快捷菜單中都找不到,比如追蹤(TRACK),這種方式在一些特殊定位下非常有用。例如我們繪制給排水圖紙時,要在墻角處布置一根立管,也就是距離墻角一定位置畫一個圓,如下圖所示。
在上面的例圖中,我們肯定要用墻角點進行定位,我們有兩種選擇,一是將圓畫在墻角處,然后再執行移動命令,設置墻角點為基點,然后輸入相對坐標@200,200,將圓移動到指定位置,如果用TRACK捕捉的話,我們直接在畫圓的時候就可以完成定位了,下面我們看一下操作。
1、 輸入C(CIRCLE)或在工具面板中單擊畫圓的按鈕,軟件會提示我們指定圓心或選擇其他方式。
2、 輸入TRACK或TK,回車,軟件會提示指定第一追蹤點。第一追蹤點就是定位的原始基點,將光標移動到墻角處,出現端點捕捉標記時單擊,將追蹤點定位到墻角處。
3、 軟件會提示下一點,按F8打開正交,橫向移動光標,輸入200,回車。
4、 此時跟蹤點已經到了距離墻角橫向距離200的位置,我們移動光標,可以看到出現一條豎線。 向上移動光標,輸入200,將跟蹤點向上移動200。
5、 命令仍繼續提示下一點,左右上下拖動光標,我們可以看到從跟蹤點會有一條橫線或豎線連接到光標上,表示我們可以繼續指定方向和距離,繼續定位跟蹤點。但目前的點已經滿足我們的要求,按回車或空格,完成跟蹤的操作,拖動光標,我們可以看到圓心已經準確地定位到了正確的位置。
6、輸入圓的半徑,例如50,就完成了圓的繪制。
